Rodzina mikrokontrolerów ESP to niezwykły sojusznik przy tworzeniu wszelkiego rodzaju projektów. Wcześniej dzieliliśmy się podstawowymi pomysłami, takimi jak Tiny Internet Clock, a także eksplorowaliśmy koncepcję zegara meteorologicznego, ale tym razem trafiamy na kanał Makestreme na YouTube, gdzie znajdziemy GUS, towarzysza biurkowego, który symuluje emocje, aby raportować szczegóły, takie jak jakość powietrza i temperatura.
Zawsze jest miejsce na recykling lub ponowne wykorzystanie urządzeń. Stary smartfon zamieniony w radio, tablet działający jak zegar flip, a nawet stary telewizor CRT może wrócić do gry. Jednak mamy do dyspozycji szeroką dostępność niedrogich mikrokontrolerów, które pozwalają nam tworzyć nowe rzeczy bez przepalania budżetów i bez (zbyt wielu) bólów głowy. Wszystko, czego potrzebujemy, to znaleźć odpowiedni projekt, a przy weekendzie tuż za rogiem uważam, że meteorologiczny towarzysz GUS jest doskonałym kandydatem.

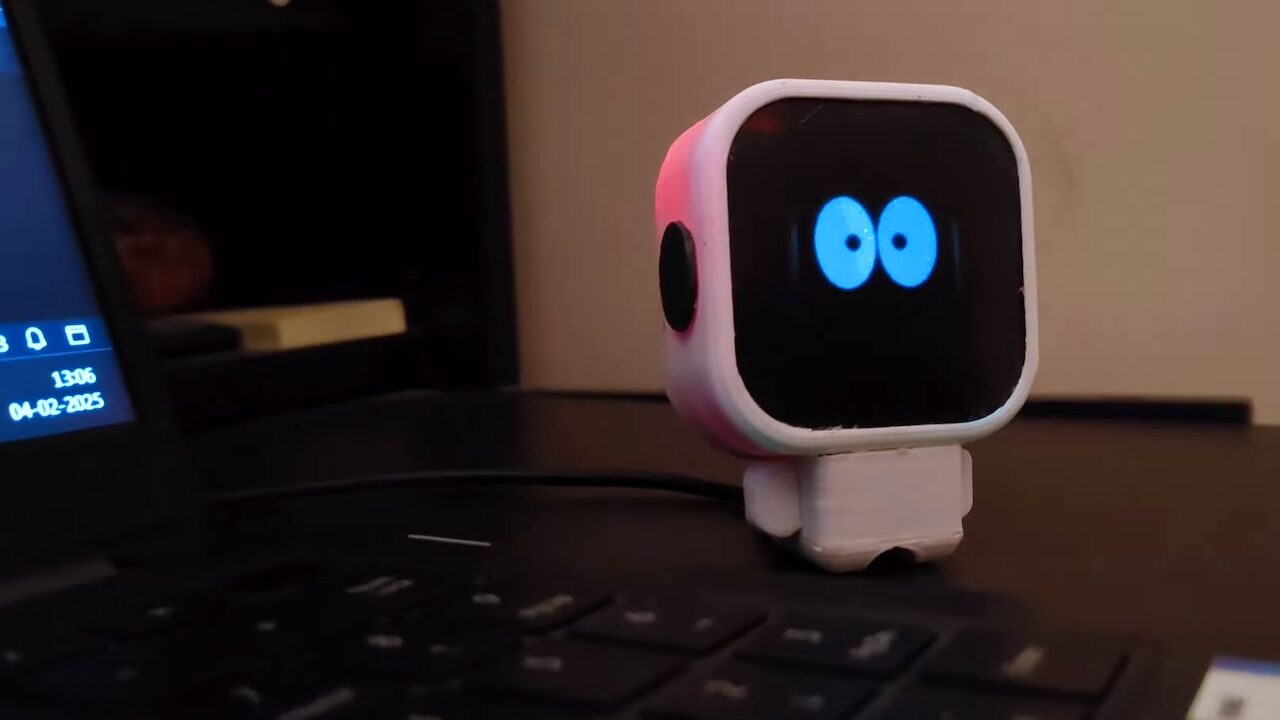

GUS: Raportowanie jakości powietrza za pomocą emocji

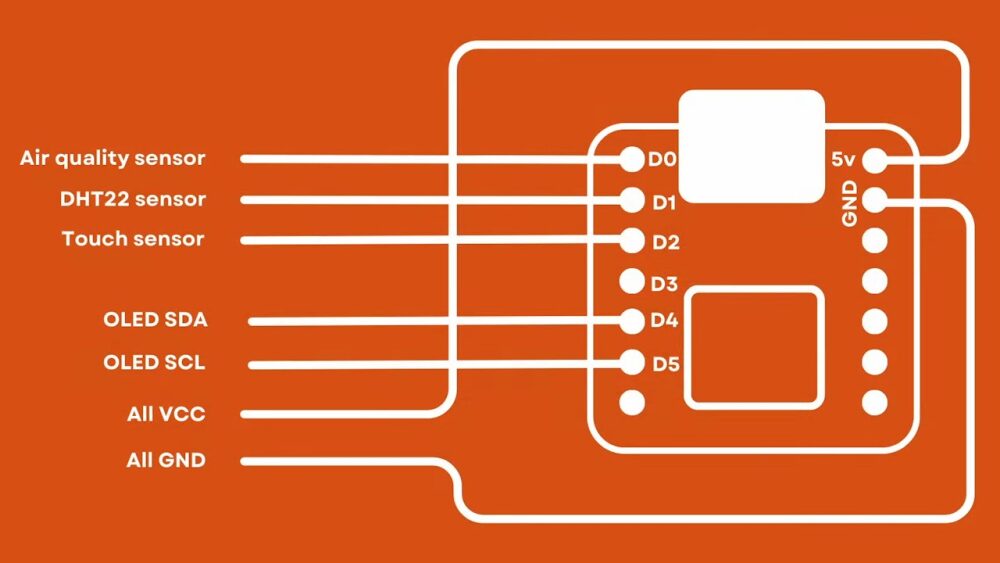

Istota GUS dzieli się na pięć komponentów: moduł ESP32C3 w miniaturze, ekran OLED ultra kompaktowy o przekątnej 1.12 cala (SH1107 lub podobny), czujnik dotykowy, czujnik temperatury i wilgotności (łączący DHT22 i AM2302) oraz czujnik jakości powietrza. Twórca GUS, Makestreme, wykorzystał ekosystem Seeed Studio, aby połączyć wszystkie moduły z minimalnym tarciem, ale nic nie stoi na przeszkodzie, abyśmy eksplorowali alternatywne rozwiązania.
Większość projektów ogranicza się do wyświetlania liczb na ekranie, ale GUS ma parę oczu, które komunikują stan naszego otoczenia na czterech poziomach. Gdy wartości są optymalne, GUS jest „czujny”, ale jeśli czujniki wykryją zanieczyszczenie powietrza, nadmierną temperaturę lub zbyt dużą wilgotność, GUS będzie zamykał oczy. Aby dowiedzieć się więcej o wartościach w tle, wystarczy dotknąć czujnika na górze jego głowy.
Zdecydowanie najtrudniejszą częścią GUS jest kod wgrany do ESP32, ale na szczęście Makestreme już wykonał za nas ciężką pracę, a dzięki zastosowaniu lokalnych czujników nie musi łączyć się z Internetem (USB służy tylko do zasilania). Wszystkie pliki, w tym STL do wydruku ciała GUS, znajdują się poniżej.
Dostęp do plików: Kliknij tutaj
Źródło: Hackaday
