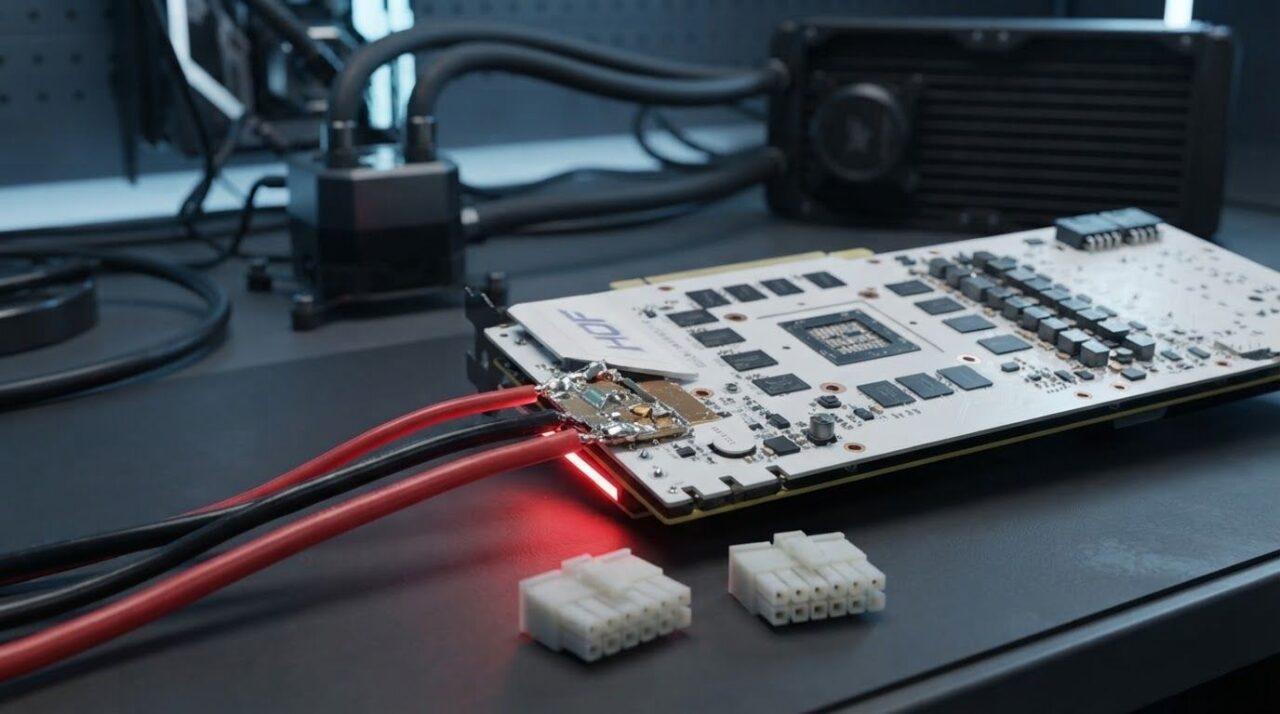

Lutowanie kabli RTX 5090 bezpośrednio do płytki drukowanej nie jest już tylko internetową teorią. Brazylijski zespół overclockingowy TecLab ominął oba fabryczne złącza 16-pinowe w specjalnej karcie Galax HOF OC LAB XOC RTX 5090D. Karta uruchomiła się i przeszła benchmark, ale był to ekstremalny eksperyment, a nie bezpieczna naprawa dla zwykłego użytkownika.
Na nagraniu TecLab widać zmodyfikowaną płytkę, rozruch systemu, GPU-Z i pracę pod obciążeniem. Materiał pokazuje, że konkretna karta działa po zmianie toru zasilania. Nie pokazuje natomiast, że rozwiązanie jest bezpieczne, trwałe albo możliwe do rozsądnego powtórzenia w domowym komputerze.
Co zrobili overclockerzy
TecLab przylutował dwa zestawy przewodów do obszarów PCB połączonych ze ścieżkami prowadzącymi do oryginalnych gniazd zasilania. W praktyce odłączane złącza 16-pinowe przestały być częścią bezpośredniej drogi zasilania. Do przewodów wykorzystano również dwa adaptery konwertujące standardowe kable 16-pinowe zasilacza na gołe przewody.
To ważne rozróżnienie: nie zmodyfikowano zwykłej, referencyjnej RTX 5090. Test dotyczył specjalistycznego modelu HOF z dwoma złączami 16-pinowymi, przygotowanego z myślą o ekstremalnym podkręcaniu. Standardowe konstrukcje RTX 5090 zazwyczaj korzystają z jednego takiego złącza.
Co zmieniło się w torze zasilania
| Konfiguracja | Układ złączy | Droga zasilania | Kontekst chłodzenia |
| Standardowa RTX 5090 | Zazwyczaj jedno fabryczne złącze 16-pinowe | Fabryczne złącze i przewody | W tym materiale nie oceniano standardowego chłodzenia detalicznego |
| Galax HOF OC LAB XOC RTX 5090D | Dwa fabryczne złącza 16-pinowe | W teście przewody przylutowano do obszarów PCB połączonych ze ścieżkami złączy | Fabryczny radiator i wentylatory usunięto |
| Konfiguracja TecLab | Złącza zostały ominięte | Przewody zasilające przylutowane bezpośrednio do PCB | Przemysłowy chiller cieczowy i dwa wentylatory 120 mm |
Schemat poniżej porządkuje samą zmianę toru elektrycznego. Nie jest instrukcją wykonania modyfikacji.
Wynik robi wrażenie, ale warunki były skrajne
Według raportu Tom’s Hardware zmodyfikowana karta pobierała około 600 W, na podstawie odczytu około 50 A na linii 12 V. To wartość raportowana przez specjalistyczne medium, a nie niezależnie powtórzony pomiar przedstawiony w dostarczonych materiałach. Dla porównania, raportowana wartość TDP standardowej RTX 5090 wynosi 575 W.
Test nie odbywał się w obudowie z typowym chłodzeniem. Fabryczny radiator i wentylatory zostały zdjęte, a układ pracował z przemysłowym chillerem cieczowym oraz dwoma luźno zamocowanymi wentylatorami 120 mm. Tom’s Hardware podał też, że karta HOF ma obsługiwać BIOS-y overclockingowe o mocy do 2000 W, ale ta zdolność nie została niezależnie potwierdzona w dostarczonych materiałach.
| Raportowana wartość | Co oznacza | Ograniczenie |
| Pobór mocy | Około 600 W | Pomiar opisany przez Tom’s Hardware; brak niezależnej replikacji |
| Prąd na linii 12 V | Około 50 A | Odczyt z miernika cęgowego opisany w raporcie; nie jest pełną analizą bezpieczeństwa |
| TDP standardowej RTX 5090 | 575 W | Wartość porównawcza, nie parametr testowanej karty HOF |
| Możliwość BIOS-u OC HOF | Do 2000 W | Wartość raportowana, bez niezależnej weryfikacji w dostarczonych dowodach |
Dlaczego złącze 16-pinowe jest tu głównym bohaterem
Eksperyment wyrósł z obaw dotyczących przegrzewania lub topienia wysokoprądowych złączy 16-pinowych, w tym standardu 12V-2x6 omawianego przy kartach RTX 5090. Złącze ma według VideoCardz teoretyczną moc znamionową do 600 W. To jednak nie oznacza, że każda karta RTX 5090 ma problem ani że znana jest uniwersalna częstotliwość takich awarii.
Bezpośrednie lutowanie usuwa odłączane złącze GPU z tego fragmentu toru zasilania, ale tworzy inny zestaw problemów: odsłonięte połączenia, naprężenia mechaniczne przewodów, ryzyko zwarcia, wpływ cykli temperaturowych i znacznie gorszą serwisowalność. Nie ma w dostarczonych materiałach kontrolowanej analizy elektrycznej, która dowodziłaby, że taki układ jest bezpieczniejszy od fabrycznego.
Działająca karta to nie certyfikat bezpieczeństwa
Czy RTX 5090D może wystartować bez fabrycznych złączy 16-pinowych? Tak — TecLab pokazał uruchomienie i pracę benchmarku na zmodyfikowanej karcie Galax HOF RTX 5090D. To potwierdza działanie jednego egzemplarza w konkretnych warunkach, nic więcej.
Czy lutowanie bezpośrednio do PCB dowodzi, że złącza RTX 5090 są niebezpieczne? Nie. Demonstracja nie dostarcza danych o współczynniku awarii, długotrwałym obciążeniu, temperaturze lutowanych punktów ani niezależnej analizie inżynierskiej. Dostępne materiały nie podają również zweryfikowanych temperatur samych połączeń lutowanych.
| Twierdzenie | Status | Co rzeczywiście wynika z dowodów |
| TecLab przylutował przewody do PCB Galax HOF RTX 5090D | Potwierdzone na nagraniu | Widać zmianę i identyfikację zmodyfikowanej karty |
| Karta uruchomiła się i wykonała benchmark | Potwierdzone na nagraniu | Jeden egzemplarz działał przez czas demonstracji |
| Układ jest bezpieczny w długim użytkowaniu | Niepotwierdzone | Brakuje testów trwałości, temperatur i niezależnej analizy |
| Modyfikacja jest dobrym rozwiązaniem dla właścicieli RTX 5090 | Odrzucone w kontekście bezpieczeństwa | Raporty wskazują na ryzyko zwarcia, utratę gwarancji i problemy z serwisem |
Reakcje społeczności overclockerów dobrze pokazują tę niepewność: część komentujących krytykowała widoczną jakość lutowania i zwracała uwagę, że krótki benchmark nie dowodzi trwałości. Inni uznawali stałe połączenie za potencjalnie lepsze od plastikowego złącza. Są to opinie użytkowników, a nie wyniki kontrolowanych testów.
„NVIDIA, wyciągnijcie z tego wnioski i zastosujcie prawdziwe złącze, żeby nie było już żadnych narzekań.” — Ronaldo, TecLab. Tłumaczenie z języka portugalskiego na podstawie wypowiedzi w demonstracji TecLab.
Co powinni zrobić zwykli właściciele RTX 5090
Nie próbuj kopiować tej modyfikacji w domu. VideoCardz wskazuje na kilka konkretnych zagrożeń: możliwość utraty gwarancji, odsłonięte przewody, ryzyko zwarcia, naprężenia mechaniczne, wpływ zmian temperatury oraz utratę normalnej serwisowalności. Wysoki prąd nie wybacza niedokładności — a karta za kilka tysięcy dolarów nie jest dobrym poligonem doświadczalnym.
Dla zwykłego użytkownika praktyczny wniosek jest prostszy: korzystaj z kompatybilnego zasilacza, przewodów i adapterów zgodnych z wymaganiami producenta. Nie traktuj filmu TecLab jako instrukcji naprawy ani dowodu, że bezpośrednie lutowanie poprawia bezpieczeństwo.
W polskich wynikach wyszukiwania dominują ogólne materiały o przewodach do RTX 5090, a nie niezależne analizy tego konkretnego eksperymentu. Dlatego przy ocenie historii warto opierać się na oryginalnym nagraniu TecLab oraz specjalistycznych relacjach, a nie na poradniku dotyczącym kabli.
Najważniejsze pozostaje bez zmian: TecLab pokazał, że zmodyfikowana Galax HOF RTX 5090D potrafiła wystartować i wykonać benchmark po ominięciu złączy 16-pinowych. Nie pokazał jednak, że rozwiązanie jest bezpieczne, trwałe lub przeznaczone dla konsumentów. To efektowny eksperyment modderski — i bardzo zły pomysł na domową naprawę.
