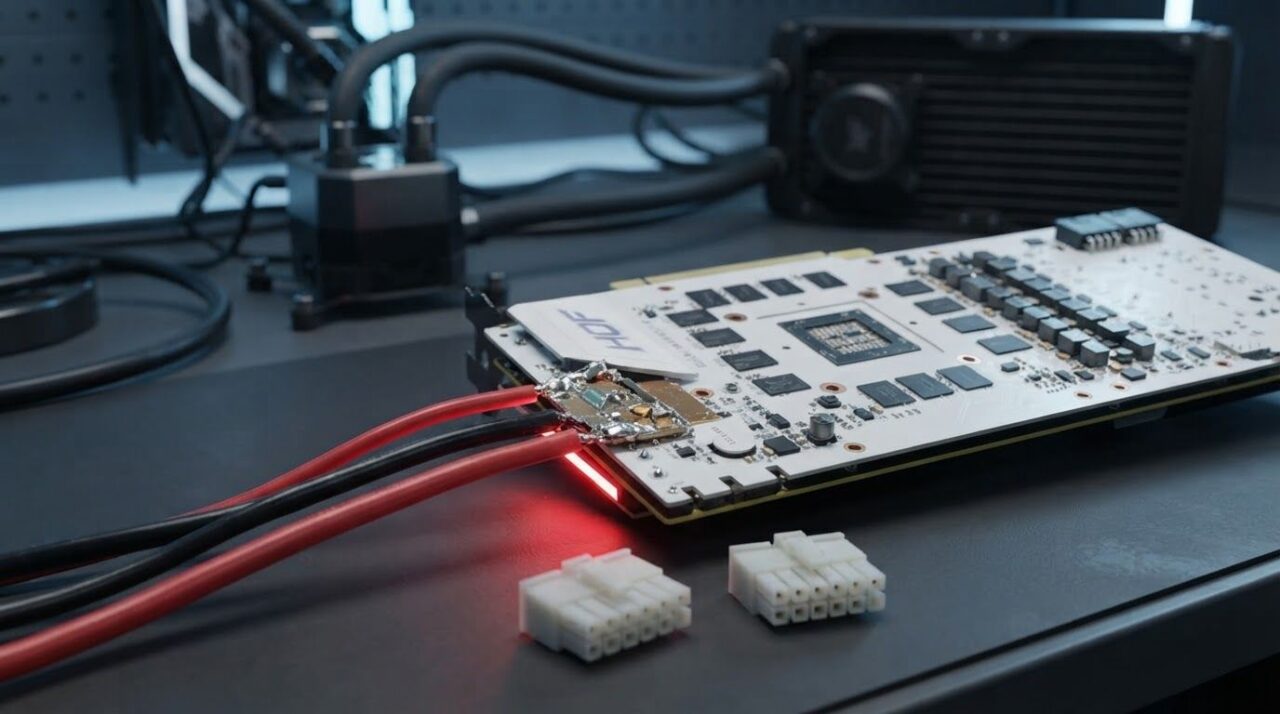

TecLab a soudé les câbles d’alimentation directement sur la PCB d’une Galax HOF OC LAB XOC RTX 5090D, après avoir contourné ses deux connecteurs 16 broches. La carte a démarré et exécuté des benchmarks, mais cette démonstration spectaculaire ne transforme pas la modification en réparation sûre ou reproductible pour une RTX 5090 de série.
La vidéo originale de TecLab montre la carte modifiée, son démarrage, l’identification du GPU dans GPU-Z et l’exécution d’un benchmark. Elle documente directement l’expérience, pas une procédure à suivre.
Le mod de TecLab
La carte utilisée n’est pas une RTX 5090 standard, mais une Galax HOF OC LAB XOC RTX 5090D, un modèle spécialisé pour l’overclocking. Contrairement aux implémentations classiques de la RTX 5090, qui utilisent généralement un seul connecteur 16 broches, cette version HOF en possède deux.
TecLab a branché deux ensembles de câbles sur des zones de la PCB reliées aux pistes des connecteurs d’origine. Deux adaptateurs convertissaient les câbles 16 broches de l’alimentation en fils nus, ensuite fixés directement sur la carte. Le connecteur amovible n’était donc plus placé au même endroit dans le trajet d’alimentation — mais les fils et leurs jonctions restaient exposés.
Le changement est plus facile à comprendre avec cette comparaison :
| Configuration | Connecteurs | Trajet de l’alimentation | Conditions de test |
| RTX 5090 standard | Généralement un connecteur 16 broches | Système de connecteur et de câbles d’origine | Le refroidissement standard n’est pas évalué dans cette expérience |
| Galax HOF RTX 5090D avant modification | Deux connecteurs 16 broches | Connecteurs d’origine de la carte | Modèle spécialisé pour l’overclocking |
| Configuration TecLab | Connecteurs contournés | Câbles soudés directement sur des zones de la PCB reliées aux pistes d’origine | PCB exposée, refroidissement industriel et deux ventilateurs de 120 mm selon Tom’s Hardware |
Un test hors normes
Tom’s Hardware rapporte une consommation d’environ 600 W, à partir d’une lecture d’environ 50 A sur le rail 12 V. Il s’agit d’une mesure rapportée par cette publication spécialisée, et non d’une valeur reproduite indépendamment dans les éléments disponibles.
Le contexte compte autant que le chiffre. TecLab avait retiré le dissipateur et les ventilateurs d’origine. Tom’s Hardware décrit un refroidisseur liquide industriel accompagné de deux ventilateurs de 120 mm fixés de manière improvisée. Le matériel n’était donc pas installé dans les conditions d’utilisation habituelles d’une carte graphique de série.
Tom’s Hardware rapporte aussi que le modèle HOF accepterait des BIOS d’overclocking allant jusqu’à 2 000 W. Cette capacité concerne cette carte spécialisée et reste une information rapportée, non vérifiée indépendamment dans les éléments fournis. Elle ne doit surtout pas être transposée à une RTX 5090 standard, dont le TDP rapporté est de 575 W.
Autre limite importante : aucune mesure validée de la température des soudures n’est fournie. La vidéo montre un appareil de mesure et le fonctionnement de la carte, mais cela ne suffit pas à établir le comportement des jonctions après des heures de charge ou des cycles répétés de chauffe et de refroidissement.
Pourquoi le connecteur 16 broches est au cœur de l’histoire
L’expérience s’inscrit dans les inquiétudes persistantes autour des connecteurs d’alimentation haute intensité des GPU, notamment les modèles 16 broches et le standard 12V-2x6. VideoCardz rappelle que ces connecteurs peuvent être théoriquement donnés pour une puissance allant jusqu’à 600 W, ce qui explique pourquoi le trajet électrique et la qualité des contacts sont devenus un sujet aussi sensible.
Mais il faut éviter le raccourci : le fait qu’une carte fonctionne après le contournement de son connecteur ne prouve pas que tous les connecteurs d’une RTX 5090 sont dangereux, ni que la soudure directe est plus sûre. La démonstration montre seulement qu’un exemplaire modifié a pu fonctionner dans un contexte précis.
Ronaldo, le présentateur de TecLab, s’est adressé à NVIDIA pendant la démonstration :
« NVIDIA, prenez-en de la graine et mettez un vrai connecteur pour qu’il n’y ait plus de plaintes. » — Ronaldo, TecLab, traduction française d’une déclaration en portugais.
Le ton est clairement critique et provocateur. Ce n’est pas une validation technique indépendante du montage.
Un démarrage réussi n’est pas une certification de sécurité
Oui, une RTX 5090D peut démarrer sans ses connecteurs 16 broches d’origine dans le cas montré par TecLab : la Galax HOF modifiée a démarré et lancé des benchmarks. Cela établit le fonctionnement de cet exemplaire pendant la démonstration, pas la sécurité de la méthode.
Il manque notamment des essais d’endurance contrôlés, des mesures thermiques des soudures, une analyse électrique indépendante et des données comparant le montage soudé au connecteur d’origine. Les risques identifiés par la couverture spécialisée sont concrets :
- conducteurs et jonctions exposés ;
- risque de court-circuit ;
- contraintes mécaniques exercées sur la PCB et les câbles ;
- effets possibles des cycles de température ;
- perte de la facilité de maintenance ;
- probable annulation de la garantie, comme le souligne VideoCardz.
Les réactions de la communauté vont dans plusieurs directions. Des commentateurs de Reddit ont jugé la soudure visible peu convaincante pour un courant élevé et ont rappelé qu’une courte session de benchmark ne démontre pas la fiabilité à long terme. D’autres ont estimé qu’une liaison fixe pouvait, en principe, être préférable à un connecteur plastique. Ce sont des opinions, pas des essais d’ingénierie.
Ce que les propriétaires d’une RTX 5090 doivent faire
Ne tentez pas de reproduire cette modification chez vous. Elle implique une intervention directe sur une carte graphique coûteuse, des conducteurs exposés et un risque de dommage électrique ou mécanique. Elle n’est ni une réparation approuvée, ni une solution pratique pour une carte de série.
Pour une utilisation normale, restez sur un câblage et des équipements d’alimentation compatibles avec les recommandations du fabricant. Si vous soupçonnez un problème de connecteur, mettez la machine hors tension et passez par le support ou le service après-vente approprié plutôt que de dessouder la carte.
TecLab a montré quelque chose de réel et de spectaculaire : une Galax HOF RTX 5090D privée de ses connecteurs 16 broches a démarré et fonctionné avec des câbles soudés directement à sa PCB. En revanche, aucun élément fourni ne démontre que ce montage est fiable à long terme ou plus sûr que la solution d’origine. Pour les utilisateurs classiques, la bonne conclusion n’est donc pas « à refaire », mais « à observer avec intérêt — et à laisser aux spécialistes de l’overclocking expérimental ».
