A corporação Sharp foi uma das poucas privilegiadas a obter licenças da Nintendo para desenvolver produtos especiais. Essa colaboração deu origem a plataformas incomuns como o Twin Famicom, o híbrido My Computer TV e a Super Famicom Naizou TV SF1, mas há um console a mais na lista: o Famicom Titler. Projetado exclusivamente para capturar gameplay, gerar legendas e gravar vozes, o Famicom Titler é muito procurado por colecionadores devido aos seus recursos técnicos. O pessoal do Long Island Retro Gaming recebeu um console Titler sem funcionar e recentemente compartilhou sua reparação…

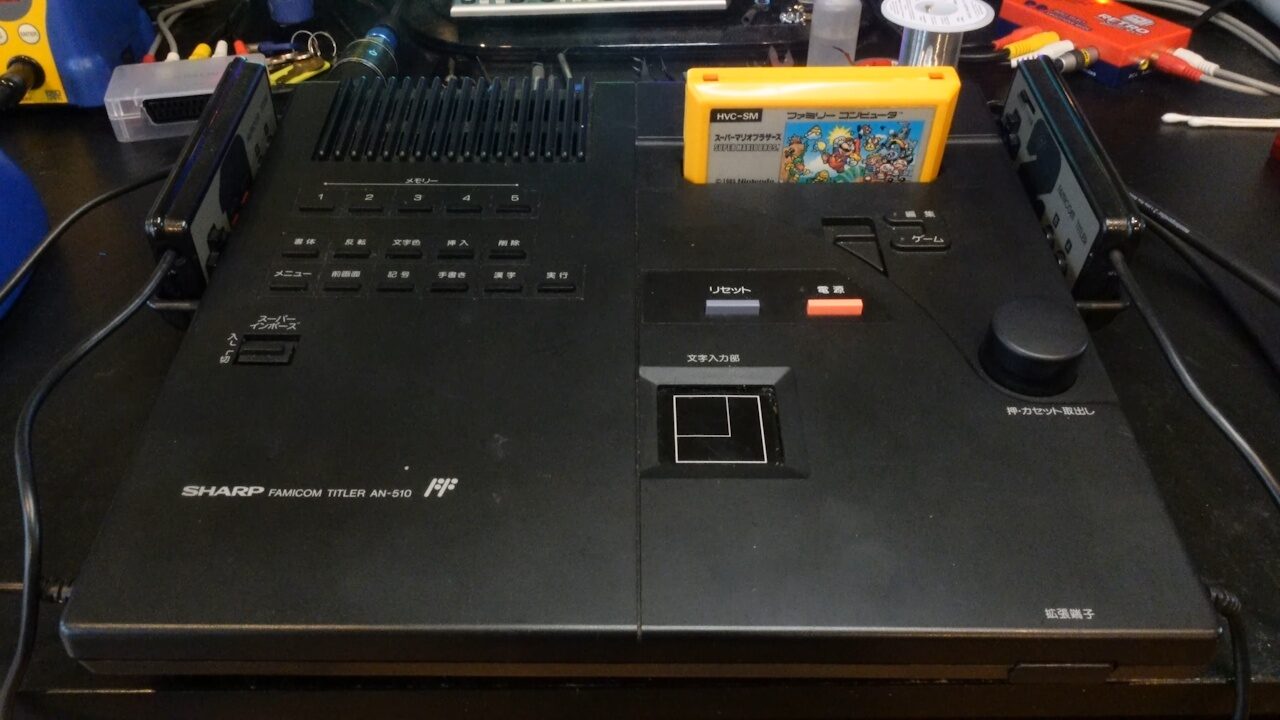

O Famicom Titler (também conhecido como Famicom Editor) chegou ao mercado japonês em 1989. Com preço oficial de 43 mil ienes (345 dólares atuais, com ajuste por inflação), o console basicamente respondia a uma necessidade: capturar e editar sessões de gameplay. O Titler inclui um touchpad, um teclado, um microfone para gravar narrações e, o mais importante: geração interna de vídeo RGB (a única Famicom a fazer isso) e saída de S-Video.
Isso o tornou muito popular entre os entusiastas, mas com mais de 35 anos nas costas, é lógico que algumas coisas comecem a falhar. Assim chegamos ao canal do Long Island Retro Gaming, que recebeu um Famicom Titler com uma falha de vídeo que não revela muitos detalhes…
Como reparar um console Famicom Titler de 1989

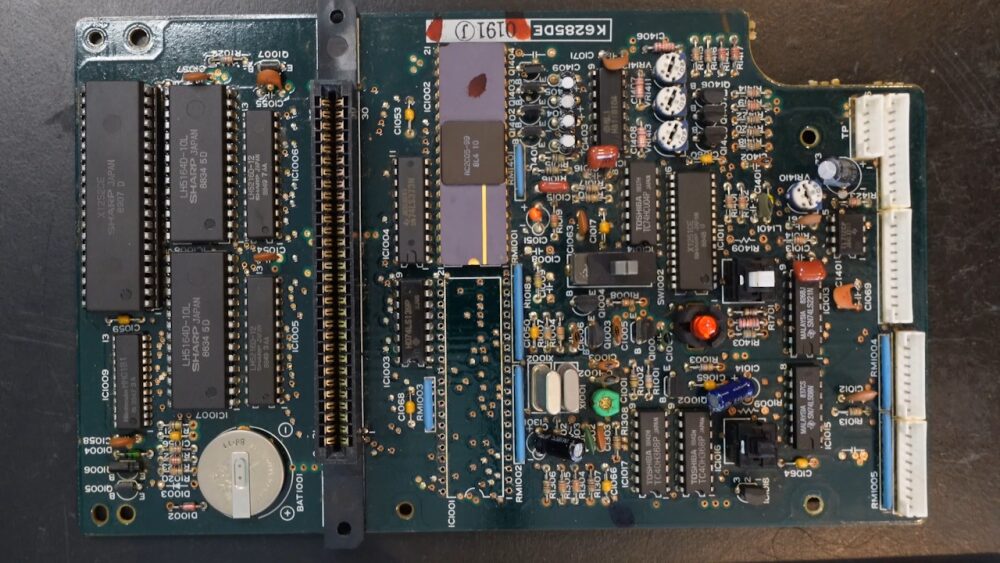

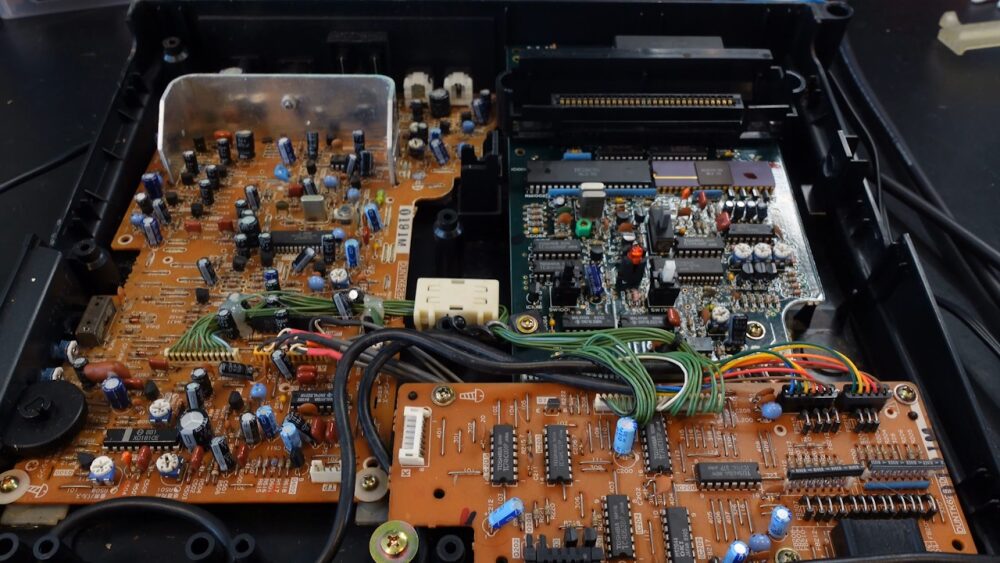

A única coisa que aparece na tela é uma imagem cinza, sem glitches, nem áudio de fundo. Ao observar o interior do console, podemos verificar que seus componentes estão muito bem separados: por um lado temos a "placa Famicom", e por outro, tudo o que corresponde às "funções Titler". Uma rápida verificação de tensões confirma que o sistema está recebendo os 5 volts que precisa, e é aqui que o diagnóstico adota um dos truques mais antigos do mundo: testar a placa Famicom em outro console Titler que funcione corretamente.
Dessa forma, foi possível estabelecer que a falha efetivamente está na placa Famicom. Em geral, todos os sistemas NES/Famicom costumam concentrar seus problemas em quatro chips: CPU, PPU e os dois de memória RAM. O fato de ver alguma cor na tela sugere que a PPU funciona, e isso torna a CPU o primeiro candidato. Ao testar o processador do Famicom Titler em outro console... ele apresentou exatamente a mesma tela cinza. De certo ponto de vista, é uma ótima notícia: os processadores não são tão difíceis de obter, e o Titler pode receber CPUs de Famicom ou NES americanos sem problemas.

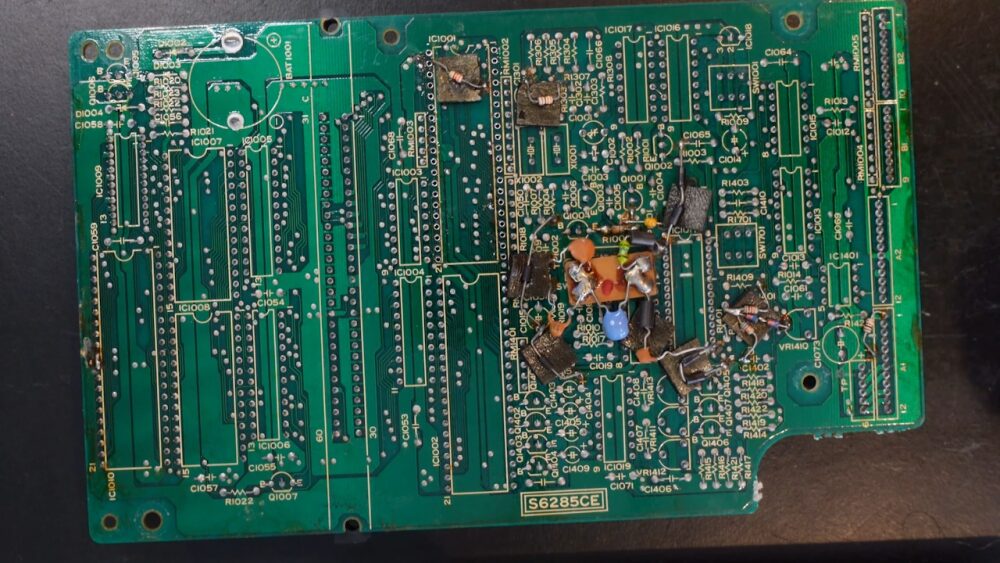

O processo de reinstalação não apresentou obstáculos, apesar da incrível quantidade de "correções de fábrica" que a PCB tem na parte de trás. Infelizmente, instalar um soquete para a CPU não é possível, pois causaria interferência no mecanismo de ejeção. No entanto, todo o resto respondeu perfeitamente, e o console Titler voltou do além. O vídeo termina com uma pequena demo usando S-Video com um scaler (fica ótimo) e algumas das funções de edição.
