Cuando necesitamos realizar una conexión eléctrica, tenemos varias opciones: desde el clásico puente hecho a mano hasta soldaduras con estaño y un sinfín de terminales. Pero hay casos en los que ninguna de esas soluciones sirve, y uno de los más importantes es la conexión de pantallas LCD. Ahí entra en juego la llamada cinta conductiva anisotrópica, más conocida como «Cinta ACF» en los círculos de electrónica y reparación. ¿Te gustaría saber cómo funciona?
El conector cebra: un clásico de goma
Si alguna vez has abierto una calculadora, el mando a distancia de un aire acondicionado o cualquier otro producto compacto con pantalla LCD, es muy probable que hayas encontrado una curiosa pieza de goma cerca del módulo. Se trata de un conector elastomérico, también llamado «conector cebra», que alterna regiones conductivas y aislantes y permite conducir electricidad en una dirección específica.

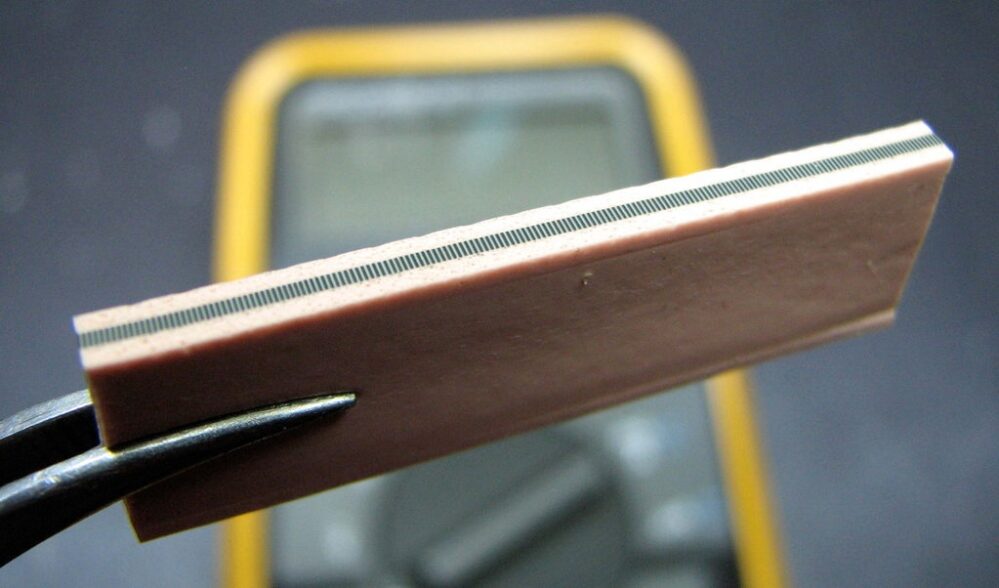

Hace diez años, Mr. ModemHead reparó su multímetro Fluke y compartió una excelente imagen de un conector cebra.
Sin embargo, hay equipos tan compactos que resulta imposible usar uno de esos conectores. Entonces el trabajo recae en la cinta conductiva anisotrópica, mucho más popular con el nombre «Cinta ACF». ¿Por qué «anisotrópica»? Porque solo puede conducir electricidad en una dirección, concretamente el eje Z de la cinta. ¿Cómo lo logra? Para encontrar la respuesta, te recomiendo ver uno de los últimos vídeos del canal Breaking Taps. Está en inglés, pero su contenido visual es impresionante.
Cinta ACF: una historia de adhesivo, presión y… ¿bolillas?

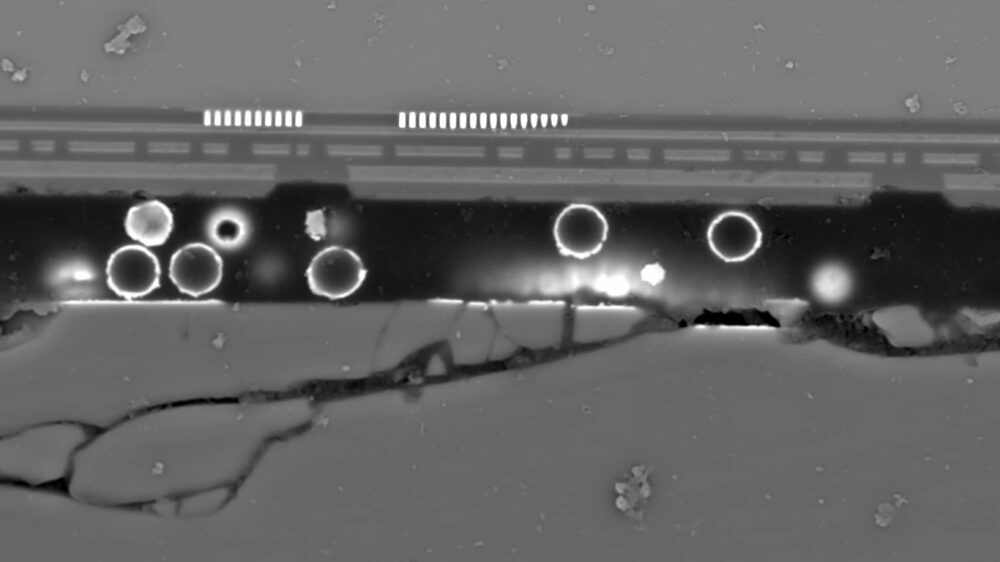

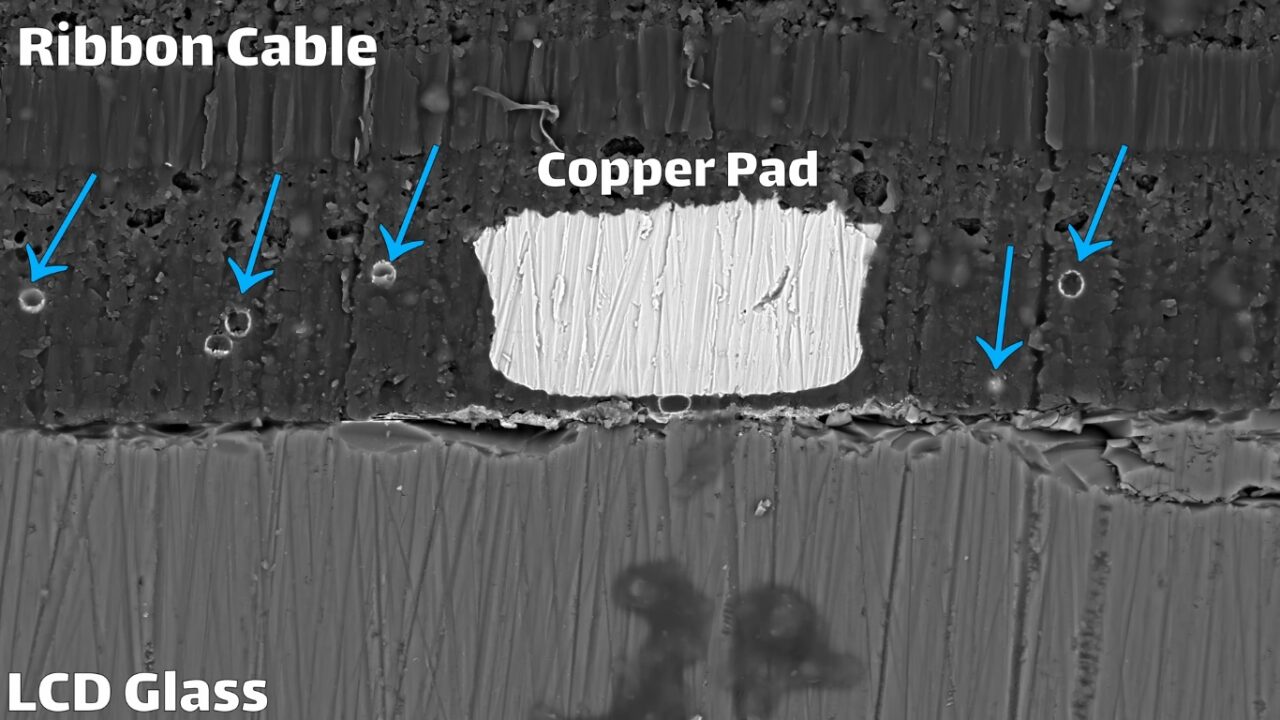

Tal como muestra el vídeo, la cinta conductiva tradicional no es especial. Puedes comprar rollos enteros de cobre o aluminio sin mucho esfuerzo, pero no es adecuada para pantallas LCD, porque crearías un corto gigantesco a través de todos los contactos. En cambio, la cinta conductiva anisotrópica limita su acción al eje Z con la ayuda de micro-esferas metálicas suspendidas en el adhesivo..

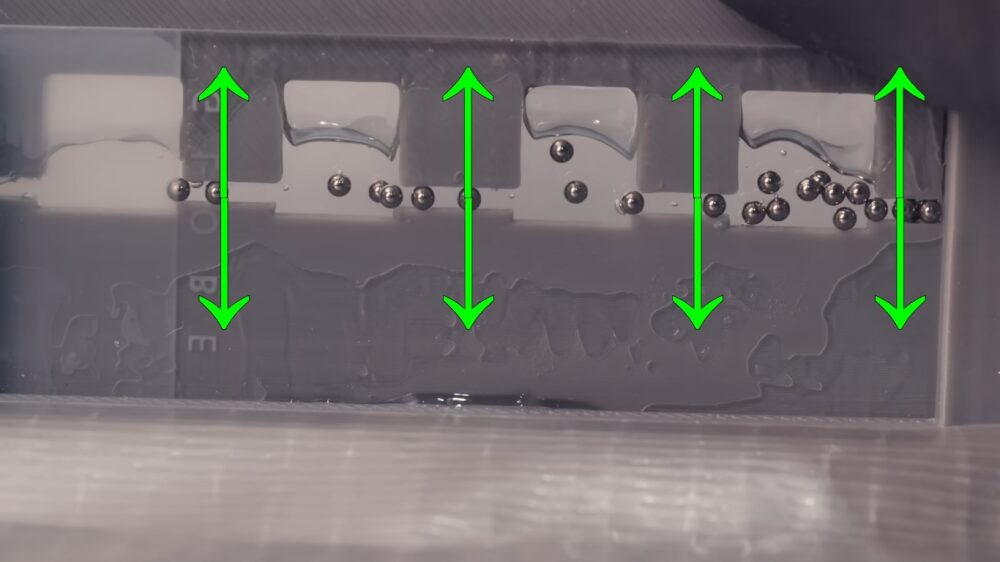

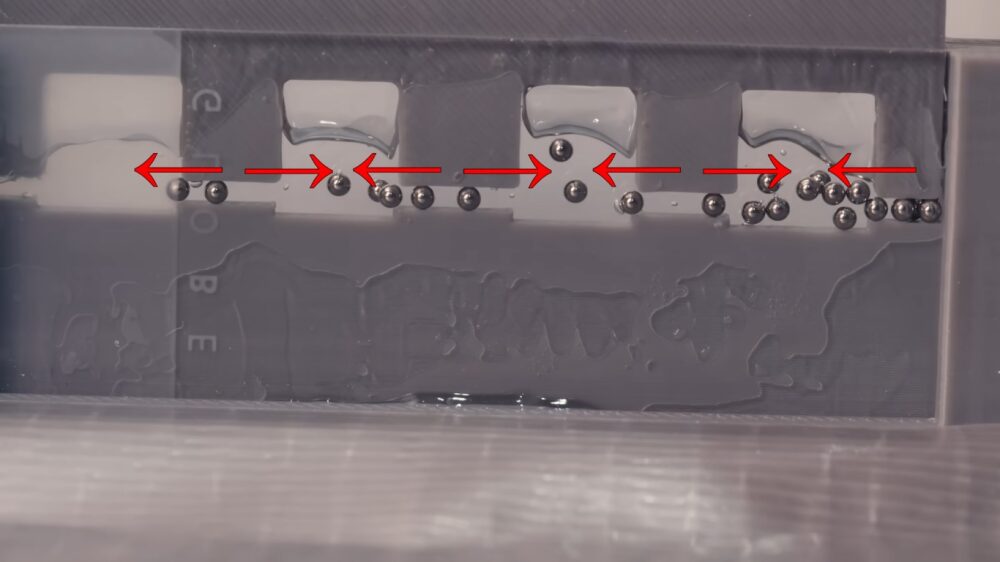

La demostración a gran escala de Breaking Taps es excelente: el gel hace de adhesivo, mientras que las dos piezas plásticas son el panel LCD y el cable flexible, o «COF» (Chip-on-Film), según la aplicación. Las bolillas de acero son las micro-esferas, que quedan atrapadas entre los conectores, formando un puente vertical entre ellos, pero no lateral.

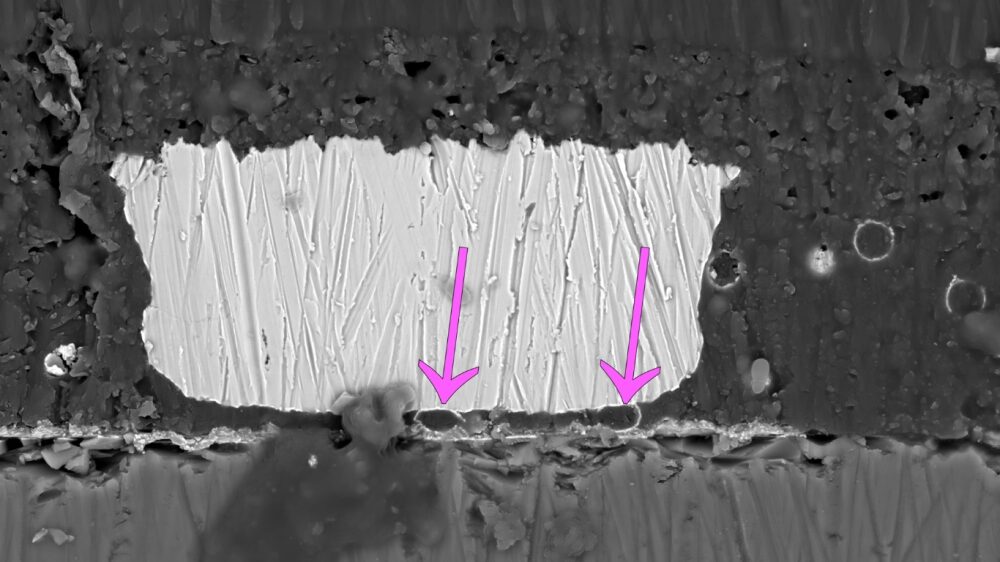

Esto revela dos detalles fundamentales: la cinta anisotrópica necesita una cantidad apropiada de micro-esferas, y deben colapsar debajo de los conectores están diseñadas así para mejorar su conductividad. En las últimas imágenes del vídeo se puede comprobar que el contacto puede ser bueno incluso sin las micro-esferas, pero la cinta sirve como garantía y sistema de fijación a la vez. Ahora ya lo sabes: la próxima vez que una pantalla falle con líneas verticales, es porque las bolas no están haciendo contacto.
