Na hora de realizar uma conexão elétrica, temos diferentes opções que vão desde a clássica ponte feita à mão, até as soldas com estanho e o inesgotável universo de terminais. No entanto, há situações em que nenhuma dessas soluções é viável, e uma das mais importantes é a conexão de telas LCD. É aí que entra a chamada fita condutiva anisotrópica, mais conhecida como «Fita ACF» nos espaços de eletrônica e reparo. Você gostaria de saber como funciona?

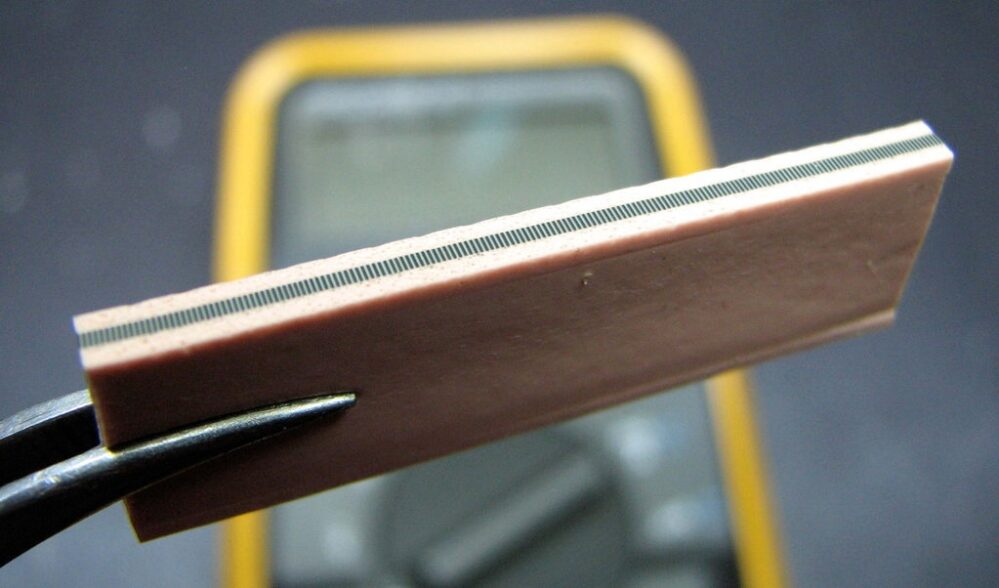

Se algum dia você decidiu abrir uma calculadora, o controle remoto de um ar-condicionado, ou qualquer outro produto compacto com uma tela LCD incorporada, muito provavelmente encontrou uma curiosa peça de borracha perto do módulo. Trata-se de um conector elastomérico, também chamado de «conector zebra», que alterna regiões condutoras e isolantes, e permite a condução de eletricidade em uma direção específica. Dez anos atrás, Mr. ModemHead reparou seu multímetro Fluke, e compartilhou uma excelente imagem de um conector zebra:
No entanto, há equipamentos tão compactos que é impossível usar um desses conectores. O trabalho fica a cargo da fita condutiva anisotrópica, muito mais popular sob o nome «Fita ACF». Por que «anisotrópica»? Porque só pode conduzir eletricidade em uma direção, especificamente, o eixo Z da fita. Como isso é possível? Para encontrar a resposta, recomendo dar uma olhada em um dos últimos vídeos publicados pelo canal Breaking Taps. Está em inglês, mas seu conteúdo visual não tem desperdício:
Fita ACF: Uma história de adesivo, pressão e... bolinhas?
Tal como o vídeo indica, a fita condutiva tradicional não é especial. Você pode comprar rolos inteiros de cobre ou alumínio sem muito esforço, mas não é apropriada para uso em telas LCD, porque você criaria um curto-circuito gigantesco através de todos os contatos. Em vez disso, a fita condutiva anisotrópica limita sua ação ao eixo Z com a ajuda de microesferas metálicas suspensas no adesivo.

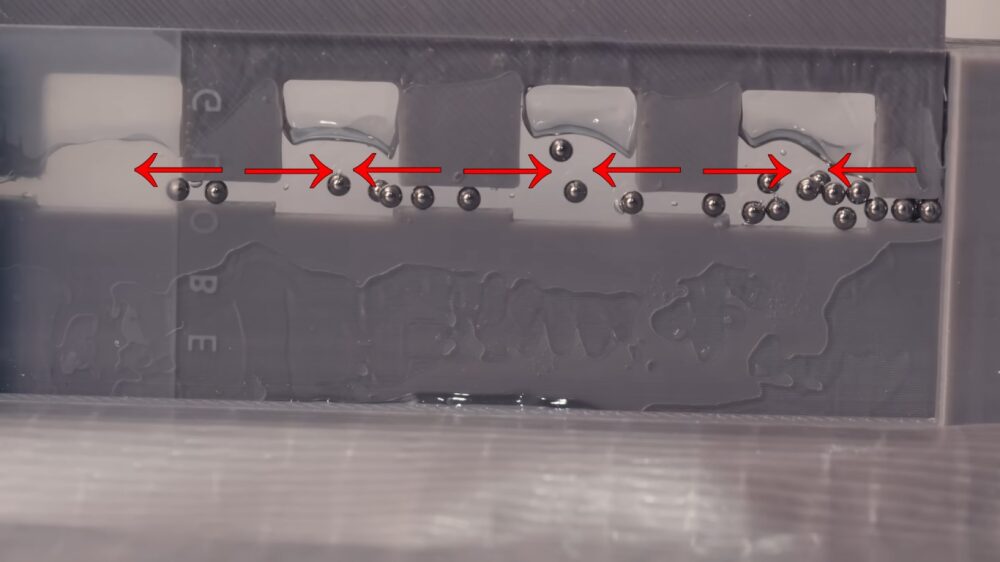

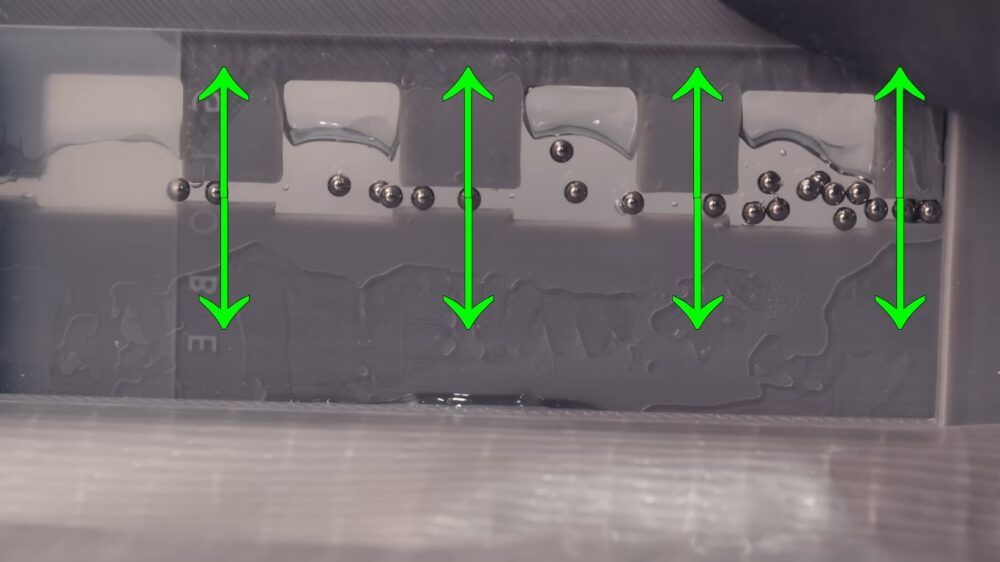

A demonstração em grande escala que o Breaking Taps faz é excelente: o gel assume o papel de adesivo, enquanto as duas peças plásticas são o painel LCD e o cabo flexível, ou «COF» (Chip-on-Film), dependendo da aplicação. As bolinhas de aço são as microesferas, que ficam presas entre os conectores, formando uma ponte entre eles verticalmente, mas não lateralmente.
Isso, por sua vez, revela dois detalhes fundamentais: a fita anisotrópica precisa de uma quantidade apropriada de microesferas, e elas devem colapsar sob os conectores (são projetadas dessa forma) para melhorar a condutividade. Nas últimas imagens do vídeo, podemos ver que o contato pode ser bom mesmo sem a intervenção das microesferas, mas a fita serve como garantia e sistema de fixação ao mesmo tempo. Agora você já sabe: da próxima vez que uma das suas telas falhar com linhas verticais... é porque as bolas não estão fazendo contato.
