Bij het maken van een elektrische verbinding heb je verschillende opties, van de klassieke handgemaakte brug tot soldeerverbindingen en het eindeloze universum van terminals. Er zijn echter situaties waarin geen van die oplossingen werkt, en een van de belangrijkste is de verbinding van LCD-schermen. Daar komt de zogenaamde anisotrope geleidende tape om de hoek kijken, beter bekend als “ACF-tape” in de wereld van elektronica en reparatie. Wil je weten hoe het werkt?
De zebraconnector: een klassieker in compacte apparaten

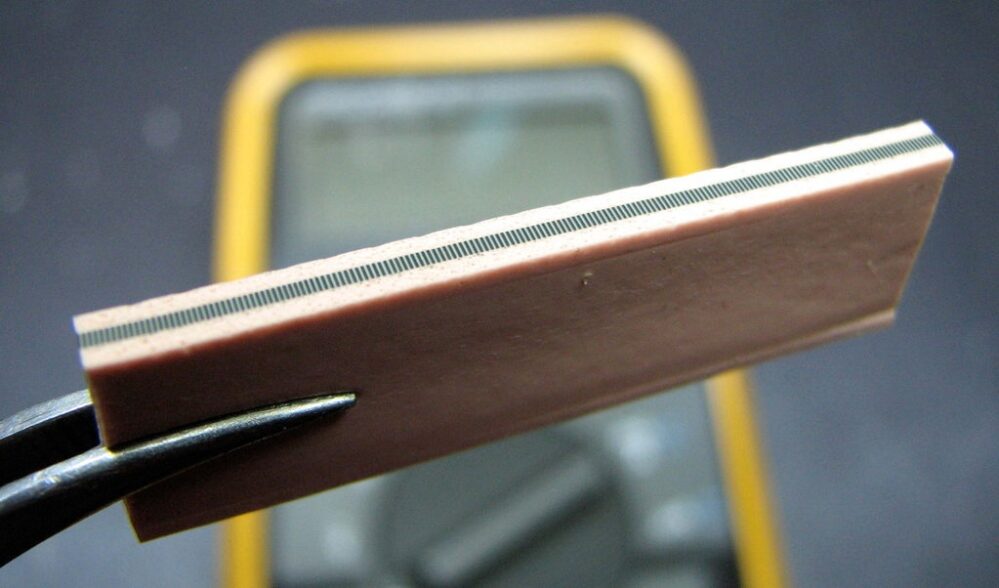

Als je ooit een rekenmachine, de afstandsbediening van een airconditioner, of een ander compact product met een ingebouwd LCD-scherm hebt geopend, is de kans groot dat je binnenin een merkwaardig stuk rubber in de buurt van de module hebt aangetroffen. Het gaat om een elastomere connector, ook wel “zebraconnector” genoemd, die geleidende en isolerende gebieden afwisselt en ervoor zorgt dat elektriciteit in een specifieke richting wordt geleid. Tien jaar geleden repareerde Mr. ModemHead repareerde zijn Fluke-multimeter, en deelde een uitstekende afbeelding van een zebraconnector:
Er zijn echter apparaten die zo compact zijn dat het onmogelijk is om zo'n connector te gebruiken. Het werk wordt dan gedaan door de anisotrope geleidende tape, veel populairder onder de naam “ACF-tape”. Waarom “anisotroop”? Omdat het alleen in één richting elektriciteit kan geleiden, namelijk langs de Z-as van de tape. Hoe doet het dat? Om het antwoord te vinden, raad ik aan om een van de nieuwste video's van het kanaal Breaking Taps te bekijken. Hij is in het Engels, maar de visuele inhoud is het bekijken meer dan waard:
ACF-tape: een verhaal over lijm, druk en... bolletjes?

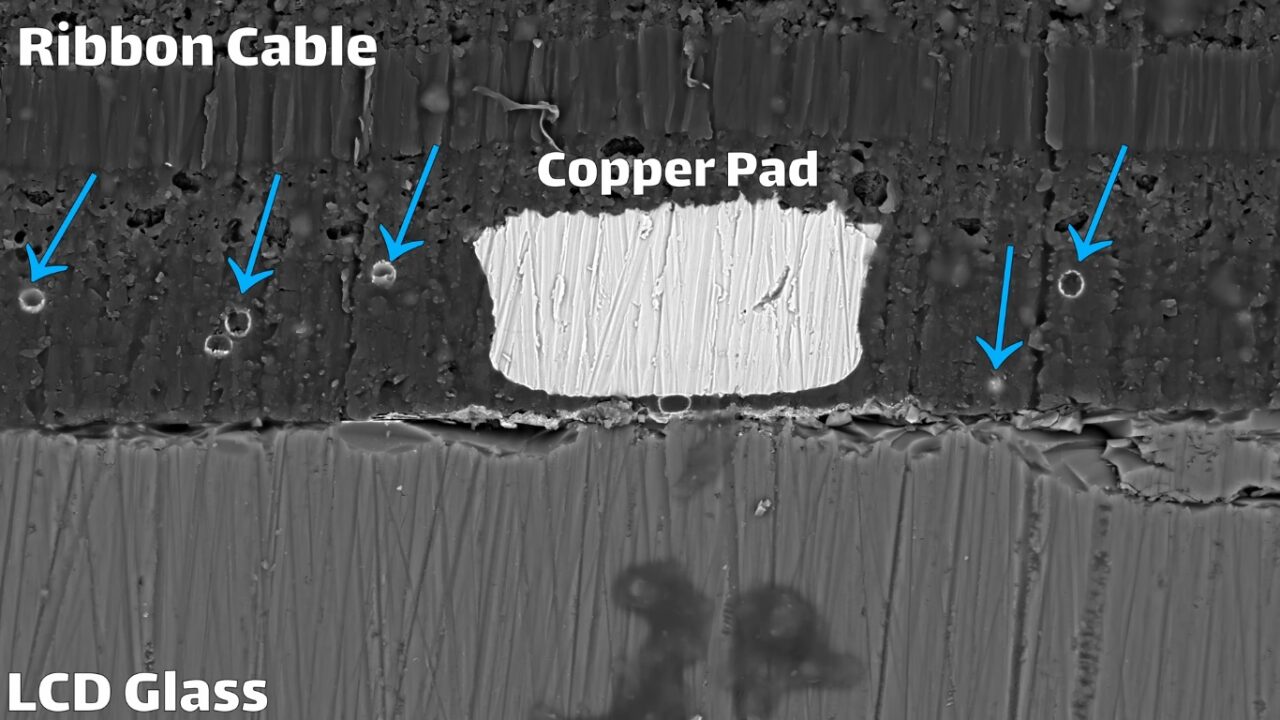

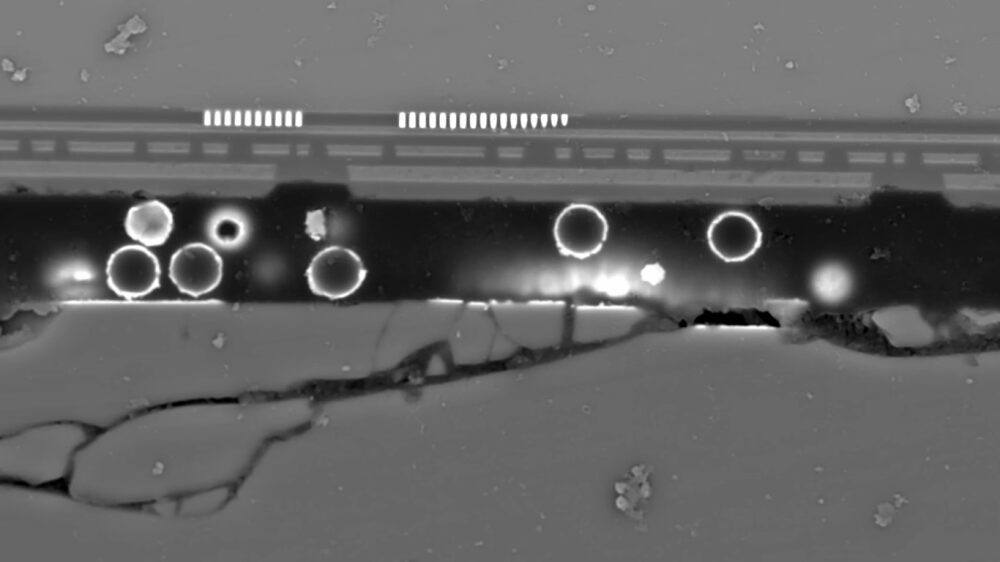

Zoals de video laat zien, is traditionele geleidende tape niet bijzonder. Je kunt zonder al te veel moeite hele rollen koper of aluminium kopen, maar die zijn niet geschikt voor LCD-schermen, omdat je een gigantische kortsluiting over alle contacten zou creëren. De anisotrope geleidende tape beperkt zijn werking tot de Z-as met behulp van microscopische metalen bolletjes die in de lijm zweven.

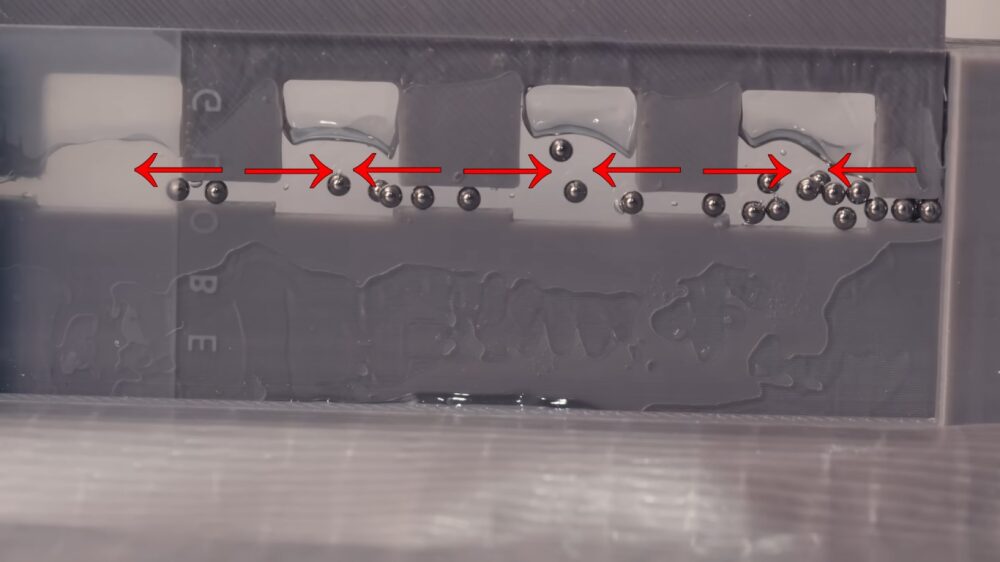

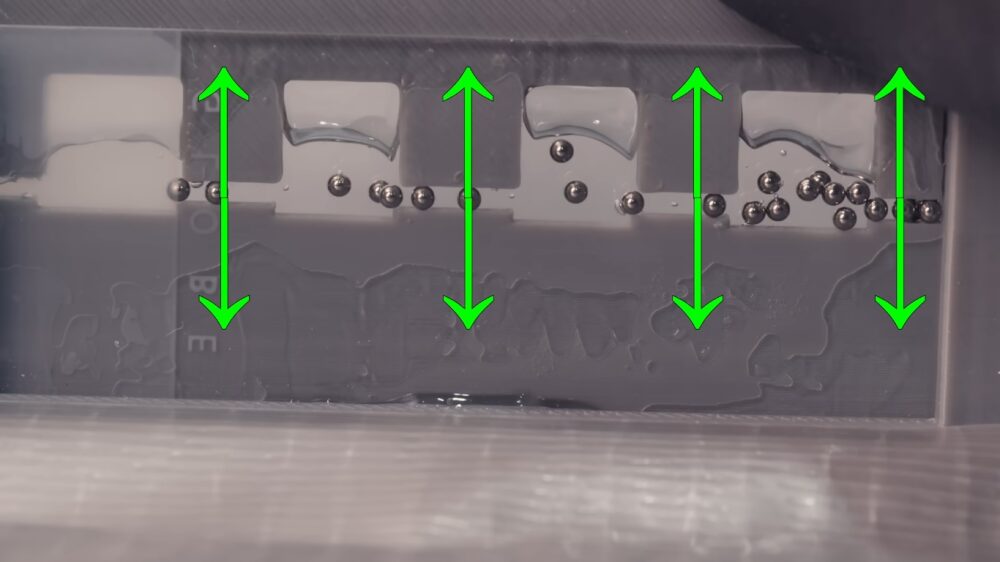

De demonstratie op grote schaal die Breaking Taps maakt, is uitstekend: de gel speelt de rol van lijm, terwijl de twee plastic stukken het LCD-paneel en de flexibele kabel of 'COF' (Chip-on-Film) voorstellen, afhankelijk van de toepassing. De stalen bolletjes zijn de microbolletjes, die tussen de connectoren vastzitten, waardoor ze een verticale brug tussen hen vormen, maar niet lateraal.

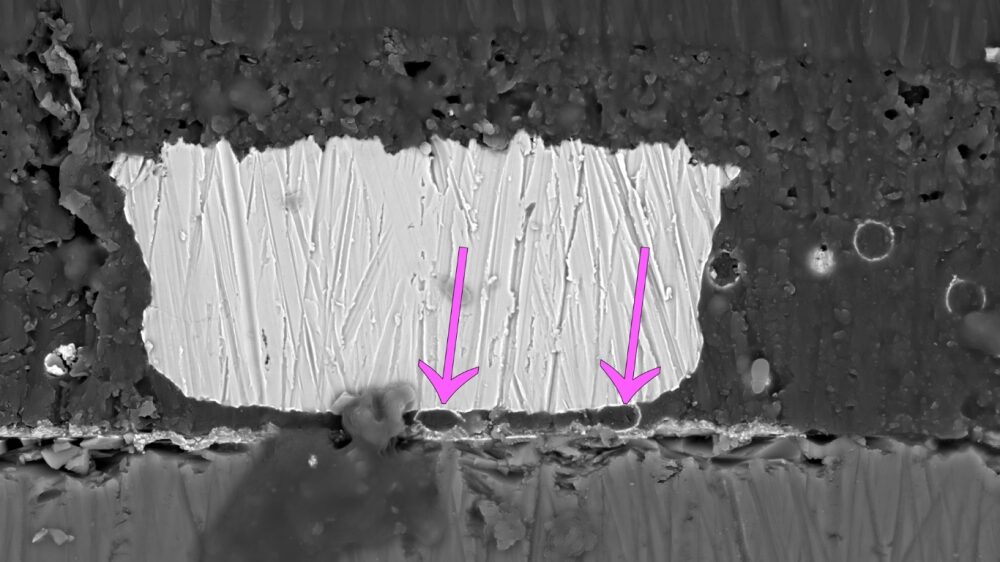

Dit onthult op zijn beurt twee fundamentele details: de anisotrope tape heeft een geschikte hoeveelheid microbolletjes nodig, en die moeten onder de connectoren in elkaar zakken (zo zijn ze ontworpen) om de geleiding te verbeteren. In de laatste beelden van de video kunnen we zien dat het contact ook goed kan zijn zonder de tussenkomst van de microbolletjes, maar de tape dient als garantie en bevestigingssysteem tegelijkertijd. Nu weet je het: de volgende keer dat een van je schermen faalt met verticale lijnen… komt dat omdat de bolletjes geen contact maken.
