Lorsqu'il s'agit de réaliser une connexion électrique, nous avons différentes options, allant du pont classique fait à la main jusqu'aux soudures à l'étain et à l'univers inépuisable des connecteurs. Cependant, il existe des situations où aucune de ces solutions n'est viable, et l'une des plus importantes est la connexion des écrans LCD. C'est ici qu'intervient la bande adhésive conductrice anisotrope, mieux connue sous le nom de « bande ACF » dans les domaines de l'électronique et de la réparation. Voulez-vous savoir comment elle fonctionne ?

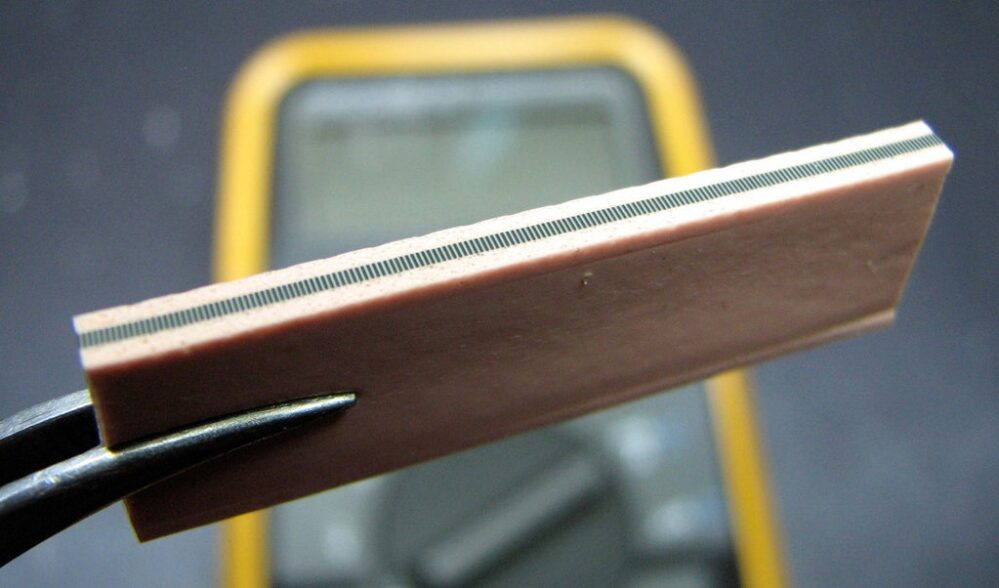

Si vous avez déjà décidé d'ouvrir une calculatrice, une télécommande de climatiseur ou tout autre produit compact doté d'un écran LCD, il est fort probable que vous ayez trouvé à l'intérieur une curieuse pièce de caoutchouc près du module. Il s'agit d'un connecteur élastomère, également appelé « connecteur zèbre », qui alterne des régions conductrices et isolantes et permet la conduction de l'électricité dans une direction spécifique. Il y a dix ans, Mr. ModemHead a réparé son multimètre Fluke, et a partagé une excellente image d'un connecteur zèbre :
Cependant, il existe des équipements si compacts qu'il est impossible d'utiliser de tels connecteurs. Le travail est alors confié à la bande conductrice anisotrope, beaucoup plus populaire sous le nom de « bande ACF ». Pourquoi « anisotrope » ? Parce qu'elle ne peut conduire l'électricité que dans une seule direction, spécifiquement l'axe Z de la bande. Comment y parvient-elle ? Pour trouver la réponse, je vous recommande de jeter un œil à l'une des dernières vidéos publiées par la chaîne Breaking Taps. Elle est en anglais, mais son contenu visuel est excellent :
Bande ACF : une histoire d'adhésif, de pression et… de billes ?

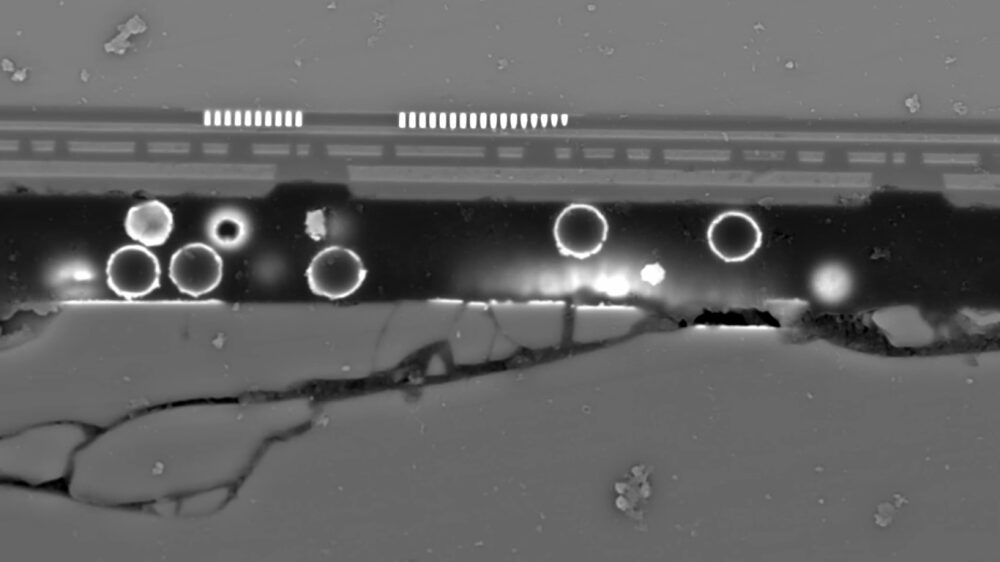

Comme l'indique la vidéo, la bande conductrice traditionnelle n'a rien de spécial. Vous pouvez acheter des rouleaux entiers de cuivre ou d'aluminium sans trop d'effort, mais cela ne convient pas à l'utilisation sur les écrans LCD, car vous créerais un court-circuit géant à travers tous les contacts. En revanche, la bande conductrice anisotrope limite son action à l'axe Z grâce à des micro-sphères métalliques en suspension dans l'adhésif.

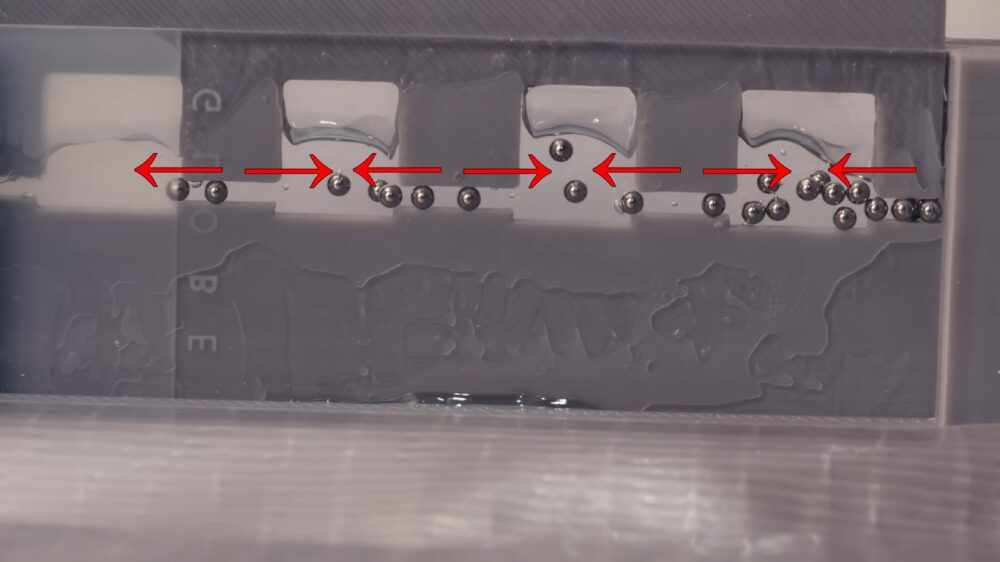

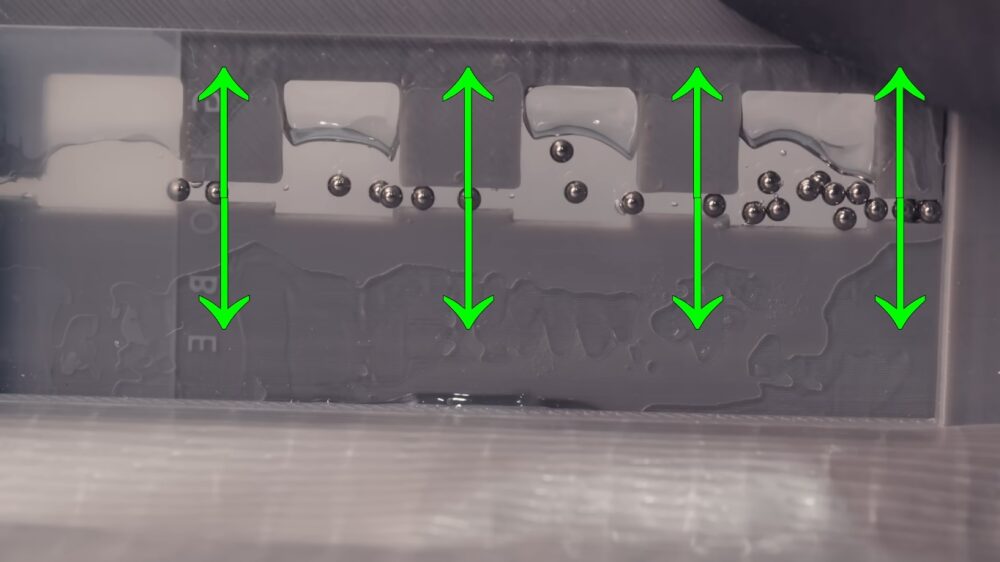

La démonstration à grande échelle de Breaking Taps est excellente : le gel joue le rôle d'adhésif, tandis que les deux pièces en plastique représentent le panneau LCD et le câble flexible, ou « COF » (Chip-on-Film), selon l'application. Les billes d'acier sont les micro-sphères, qui restent piégées entre les connecteurs, formant un pont entre eux verticalement, mais pas latéralement.

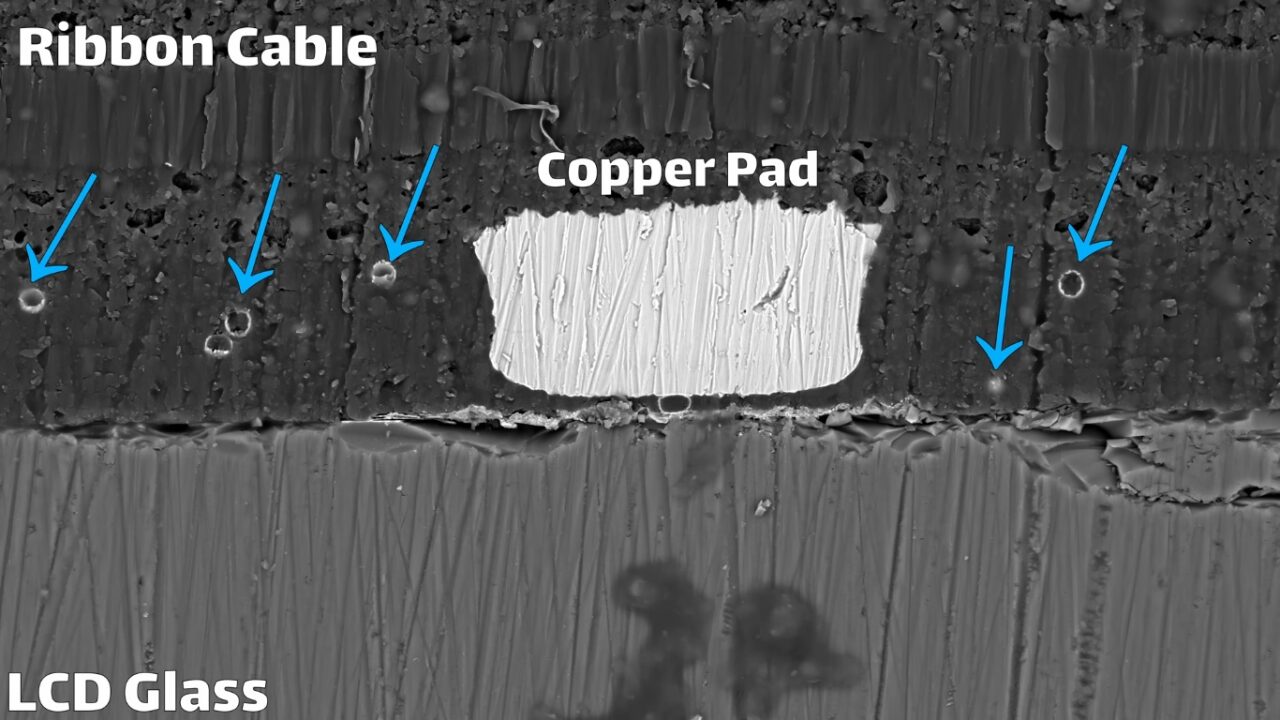

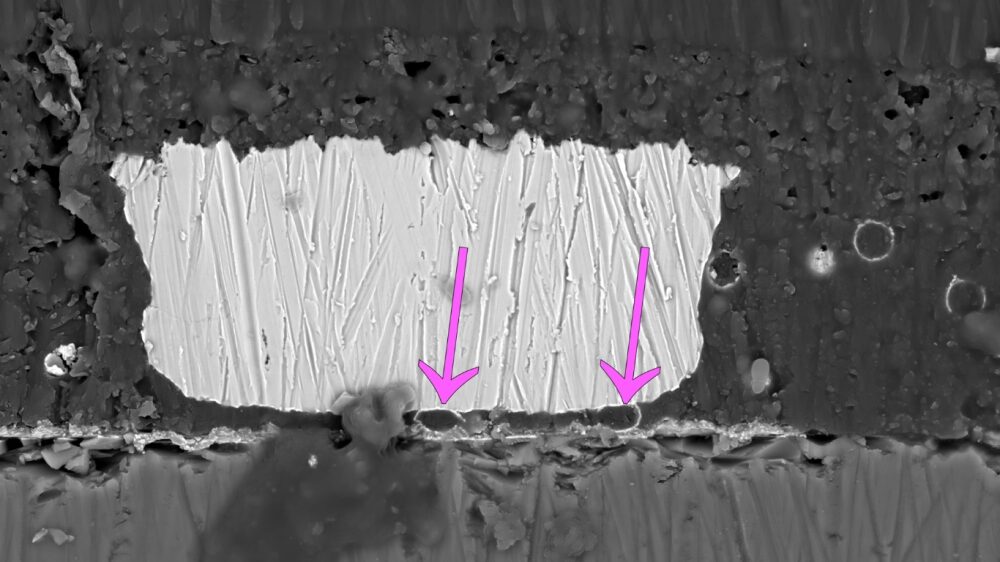

Cela révèle également deux détails fondamentaux : la bande anisotrope nécessite une quantité appropriée de micro-sphères, et celles-ci doivent s'écraser sous les connecteurs (elles sont conçues ainsi) pour améliorer leur conductivité. Dans les dernières images de la vidéo, nous constatons que le contact peut être bon même sans l'intervention des micro-sphères, mais la bande sert à la fois de garantie et de système de fixation.
Maintenant vous le savez : la prochaine fois qu'un de vos écrans présentera des lignes verticales défectueuses… c'est parce que les billes ne font pas contact.
