Een grote ironie in de audiowereld is dat de “oude” stereo-cassettespelers in auto’s beter bestand bleken tegen de tand des tijds dan de “moderne” apparatuur, dankzij het gebruik van cassette-adapters. We hebben er al op twee gelegenheden over gesproken, maar dit keer verkennen we de mogelijkheid om er zelf een te bouwen. Eerlijk gezegd gebruiken ze niet veel componenten, en de ruimte om te experimenteren is enorm…
Het aanpassen of “moderniseren” van een audioapparaat zonder hulp-ingangen is een uitstekend project voor elke elektronica-liefhebber, maar als een van de doelen is om geen grote of onomkeerbare wijzigingen aan te brengen, dan biedt de markt eigenlijk al een aantal “kant-en-klare” oplossingen.

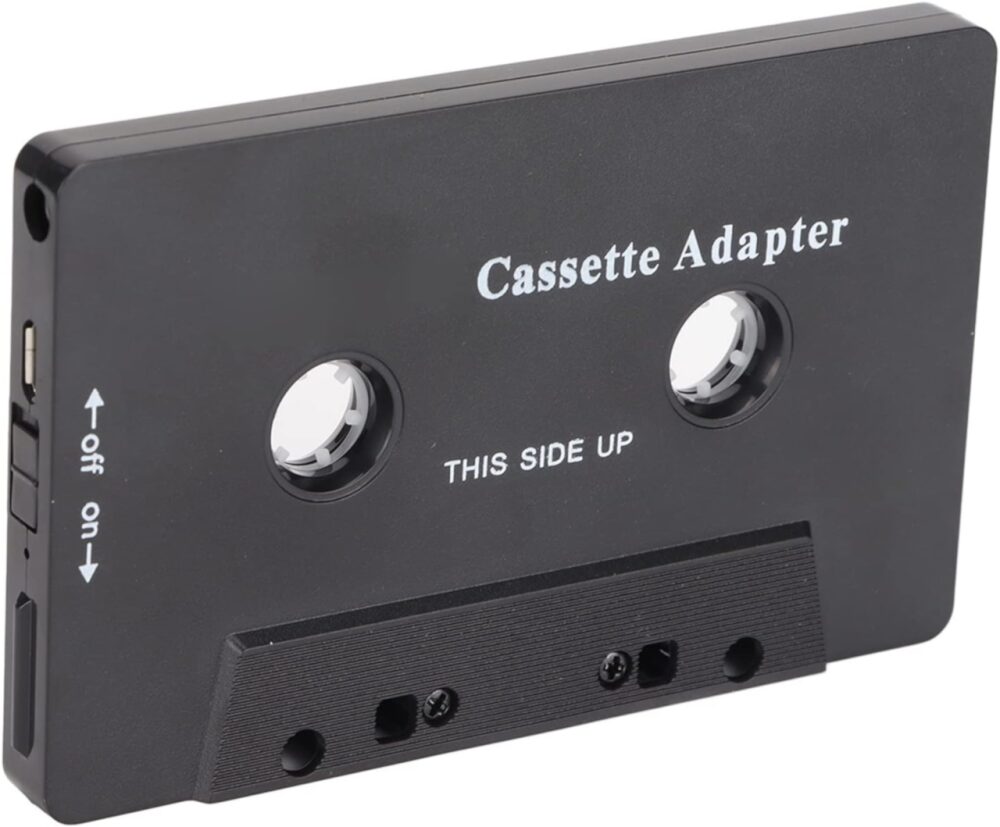

Een mogelijkheid is om een FM-modulator aan te schaffen die Bluetooth-audio omzet naar een “station”, en je hoeft alleen maar de juiste frequentie af te stemmen. Een andere weg is de klassieke cassette-adapter, die in sommige gevallen ook Bluetooth bevat, maar gebruikers twijfelen vaak aan de kwaliteit. In dat geval… waarom bouwen we er dan niet zelf een?
Hoe bouw je een Bluetooth-cassette-adapter?

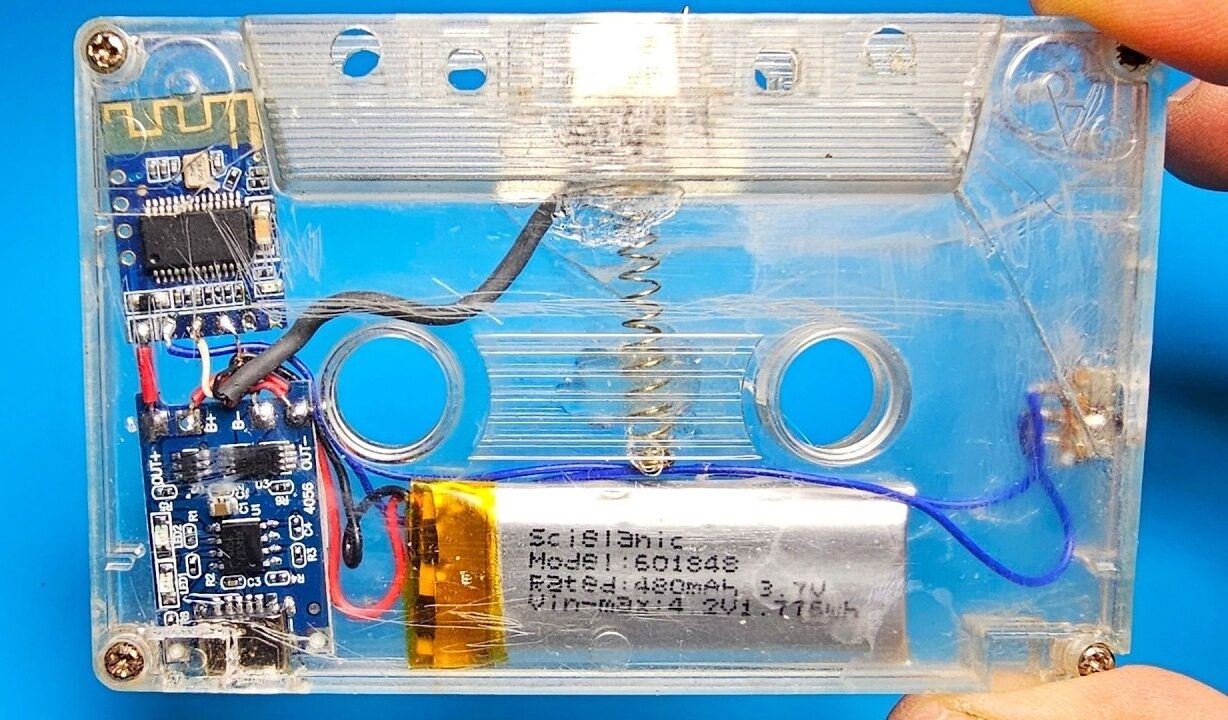

Dit idee brengt ons bij het kanaal van Zafer Yildiz op YouTube, bekend om een groot aantal mods gericht op audio, video en voedingen. De eerste stap is om een audiocassette te vinden die als donor dient, want we hebben de behuizing nodig. De voeding wordt verzorgd door een eenvoudige TP4056, vergezeld van een compacte 3,7V-batterij van 480 mAh, terwijl de Bluetooth-module een JDY-62A is (of een van de 18 miljoen klonen), bekend om zijn ultra-lage kosten en eenvoudige installatie.
Het lastigste onderdeel is de installatie van de koppen, afkomstig uit een oud apparaat. Zowel de vorm als het aantal contacten bevestigen dat het om een stereokop gaat, maar deze heeft wat demping nodig in de cassette, en dat wordt bereikt met behulp van de veer van een balpen en een flinke dosis lijm. De laatste stap is het aansluiten van de draden van de kop, die aan de L-R-uitgangen van de Bluetooth-module worden gesoldeerd.
Wat kunnen we toevoegen? Een of twee dingen: Het originele patent voor cassette-adapters vermeldt de aanwezigheid van twee condensatoren en twee weerstanden nabij de kop. Een andere optie is om de Bluetooth-module te isoleren met een B0505S om de kans op ruis te minimaliseren, en als dat allemaal geen behoorlijk geluid oplevert… kunnen we altijd de JDY-62A in het apparaat installeren, aan de uitgang van de voorversterker… maar dat is een ander verhaal.
Bron: Hackaday
