Eine große Ironie in der Welt des Audios ist, dass sich die „alten“ Stereoanlagen für Autos als widerstandsfähiger gegenüber dem Zahn der Zeit erwiesen haben als die „modernen“ Geräte, und das dank der Verwendung von Kassettenadaptern. Wir haben bereits in zwei Artikeln darüber gesprochen, aber diesmal wollen wir die Möglichkeit erkunden, einen selbst zu bauen. Um ehrlich zu sein, benötigen sie nicht viele Komponenten, und der Spielraum zum Experimentieren ist enorm …
Ein Audiogerät anzupassen oder zu „modernisieren“, das keine Aux-Eingänge besitzt, ist ein hervorragendes Projekt für jeden Elektronik-Enthusiasten, aber wenn eines der Ziele darin besteht, keine größere oder irreversible Modifikation vorzunehmen, bietet der Markt bereits einige „sofort einsatzbereite“ Lösungen an.

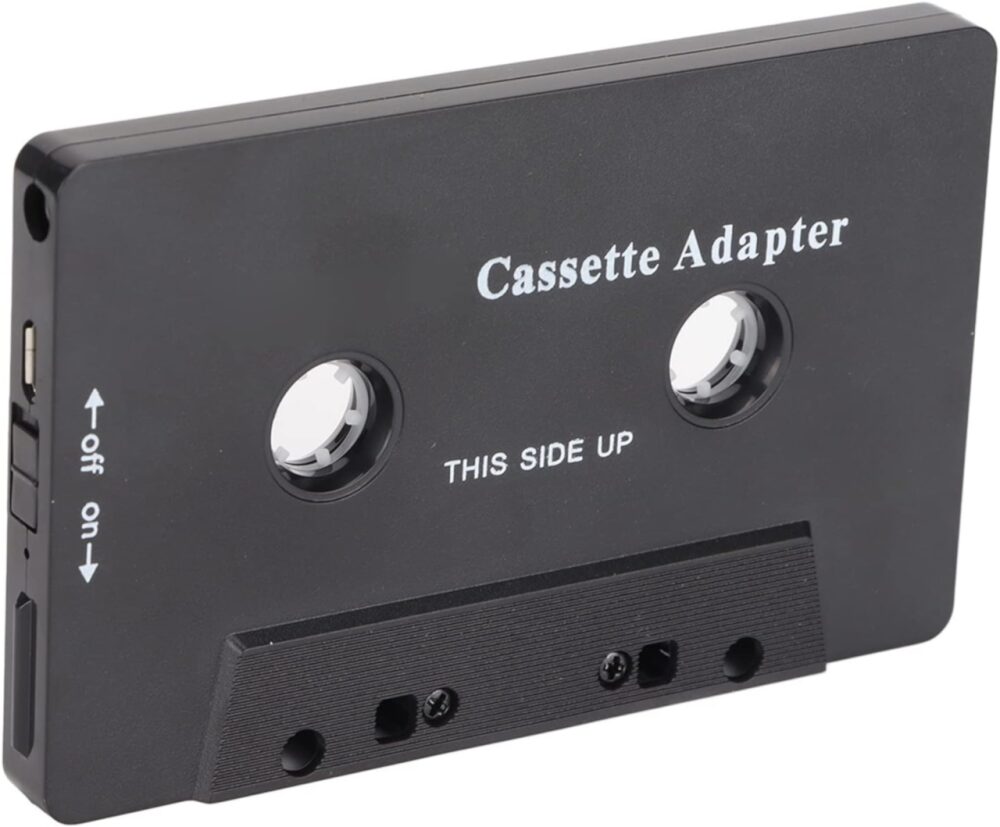

Eine Möglichkeit ist der Kauf eines FM-Modulators, der Bluetooth-Audio in einen „Sender“ umwandelt, und alles, was man tun muss, ist, die richtige Frequenz einzustellen. Ein anderer Weg ist der klassische Kassettenadapter, der in manchen Fällen ebenfalls Bluetooth integriert, allerdings haben Nutzer oft Zweifel an der Qualität. In diesem Fall … warum bauen wir ihn nicht selbst?
Wie baust du einen Bluetooth-Kassettenadapter?

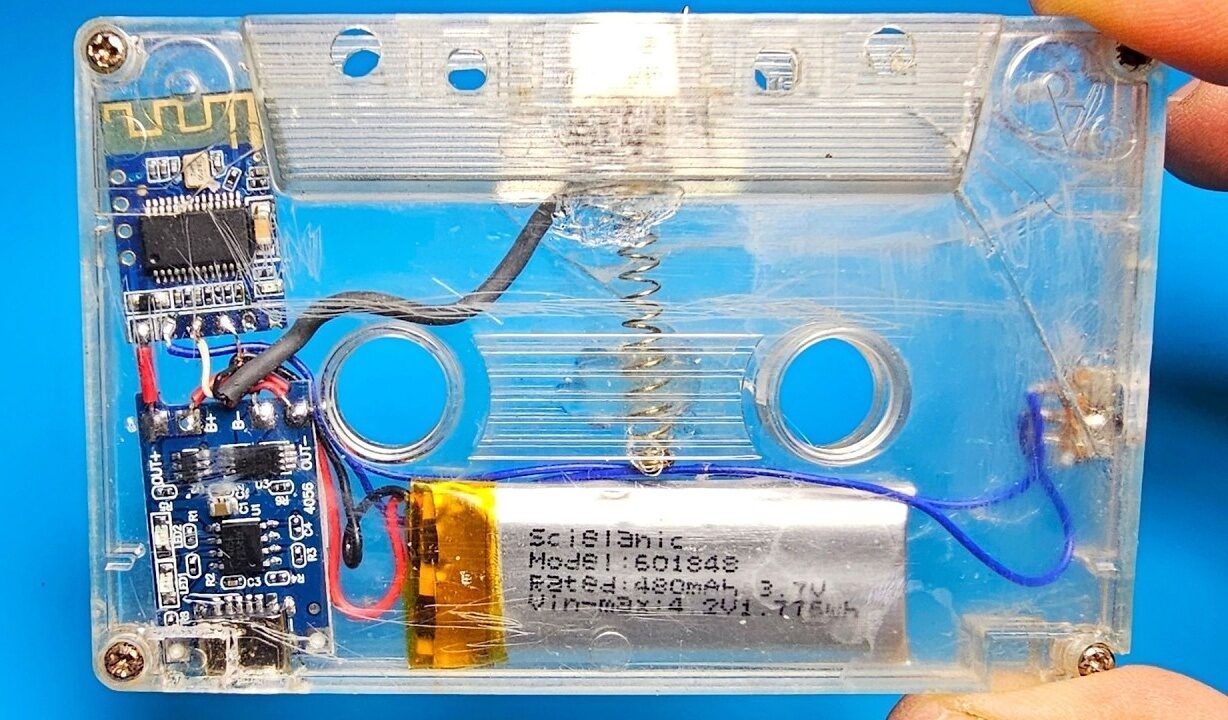

Diese Idee führt uns zum YouTube-Kanal von Zafer Yildiz auf YouTube, der für eine große Anzahl von Mods bekannt ist, die sich auf Audio, Video und Netzteile konzentrieren. Der erste Schritt besteht darin, eine Audiokassette zu finden, die als Spender dient, da wir ihr Gehäuse benötigen. Die Stromversorgung übernimmt ein einfacher TP4056, begleitet von einem kompakten Akku mit 3,7 V und 480 mAh, während das Bluetooth-Modul ein JDY-62A (oder einer seiner 18 Millionen Klone) ist, das sich durch seine extrem niedrigen Kosten und seine einfache Installation auszeichnet.
Der schwierigste Teil ist der Einbau des Tonkopfes, der aus einem alten Gerät ausgebaut wurde. Sowohl seine Form als auch die Anzahl der Kontakte bestätigen, dass es sich um einen Stereo-Tonkopf handelt, aber er braucht eine gewisse Dämpfung im Inneren der Kassette, und das erreicht man mit Hilfe der Feder eines Kugelschreibers und einer großzügigen Portion Kleber. Der letzte Schritt besteht darin, die Kabel des Tonkopfes anzuschließen, die an die L-R-Ausgänge des Bluetooth-Moduls gelötet werden.
Was können wir hinzufügen? Das eine oder andere: Das ursprüngliche Patent für Kassettenadapter weist auf das Vorhandensein von zwei Kondensatoren und zwei Widerständen in der Nähe des Tonkopfes hin. Eine weitere Möglichkeit wäre, das Bluetooth-Modul mit einem B0505S zu isolieren, um die Möglichkeit von Rauschen zu minimieren, und wenn nichts davon einen anständigen Klang erzeugt … können wir den JDY-62A immer im Gerät selbst installieren, am Ausgang des Vorverstärkers … aber das ist eine andere Geschichte.
Quelle: Hackaday
