Une grande ironie dans le monde de l'audio est que les lecteurs stéréo «vieux» pour voitures ont résisté au temps mieux que les équipements «modernes» grâce à l'utilisation d'adaptateurs cassette. Nous avons déjà évoqué ces adaptateurs à deux reprises. Mais cette fois, nous allons explorer la possibilité d'en construire un nous-mêmes. En vérité, ils n'utilisent pas beaucoup de composants, et la marge d'expérimentation est énorme…
Adapter ou «moderniser» un équipement audio qui ne possède pas d'entrées auxiliaires est un excellent projet pour tout passionné d'électronique, mais si l'un des objectifs est de ne réaliser aucune modification majeure ou irréversible, il est vrai que le marché propose déjà quelques solutions «prêtes à l'emploi».

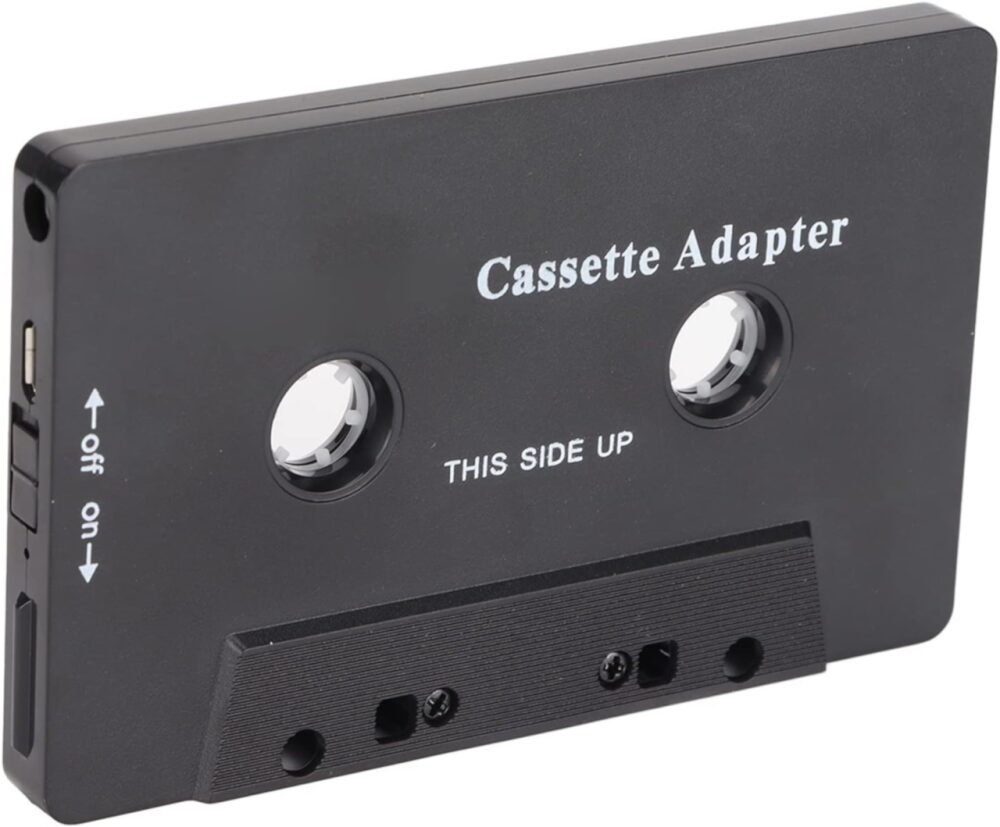

Une possibilité est d'acquérir un modulateur FM qui convertit l'audio Bluetooth en une «station», et il suffit de régler la fréquence correcte. Une autre voie est celle du classique adaptateur cassette, qui dans certains cas intègre également le Bluetooth. Cependant, les utilisateurs ont souvent des doutes sur sa qualité. Dans ce cas... pourquoi ne pas le construire ?
Comment fabriquer un adaptateur cassette Bluetooth

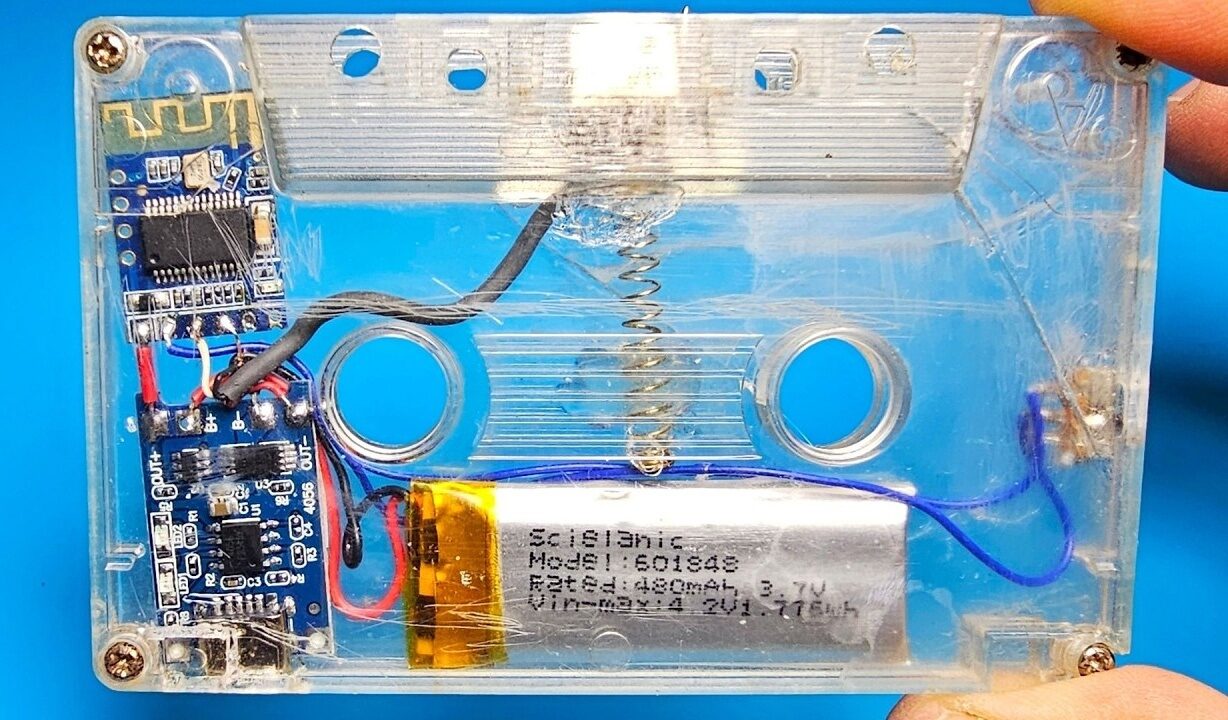

Cette idée nous mène à la chaîne YouTube de Zafer Yildiz, connu pour un grand nombre de mods axés sur l'audio, la vidéo et les alimentations. La première étape consiste à trouver une cassette audio qui servira de donneuse (et non de sacrifice), car nous aurons besoin de son boîtier. L'énergie est fournie par un simple TP4056, accompagné d'une batterie compacte de 3,7 V et 480 mAh, tandis que le module Bluetooth est un JDY-62A (ou l'un de ses 18 millions de clones), apprécié pour son coût ultra-bas et sa facilité d'installation.
La partie la plus compliquée est l'installation de la tête, extraite d'un vieil appareil. Sa forme ainsi que le nombre de contacts confirment qu'il s'agit d'une tête stéréo, mais elle a besoin d'un certain amortissement à l'intérieur de la cassette, ce qui est obtenu à l'aide du ressort d'un stylo et d'une généreuse dose de colle. La dernière étape consiste à connecter les fils de la tête, soudés aux sorties L-R du module Bluetooth.
Que pouvons-nous ajouter ? Une ou deux choses : La patente originale pour les adaptateurs cassette indique la présence de deux condensateurs et deux résistances près de la tête. Une autre option serait d'isoler le module Bluetooth avec un B0505S pour minimiser le risque de bruit, et si rien de tout cela ne produit un son décent... nous pouvons toujours installer le JDY-62A à l'intérieur de l'équipement, à la sortie du préamplificateur... mais c'est une autre histoire.
Source : Hackaday.
