Wielką ironią w świecie audio jest to, że «stare» samochodowe odtwarzacze stereo okazały się bardziej odporne na upływ czasu niż «nowoczesne» urządzenia, dzięki zastosowaniu adapterów do kaset. Mówiliśmy już o nich w dwóch artykułach, ale tym razem przyjrzymy się możliwości zbudowania takiego adaptera samodzielnie. Prawdę mówiąc, nie wymagają one wielu komponentów, a możliwości eksperymentowania są ogromne...
Dostosowanie lub «unowocześnienie» sprzętu audio bez wejść pomocniczych to świetny projekt dla każdego entuzjasty elektroniki, ale jeśli jednym z celów jest niewprowadzanie żadnych większych lub nieodwracalnych modyfikacji, rynek oferuje już gotowe rozwiązania «do użycia od ręki».

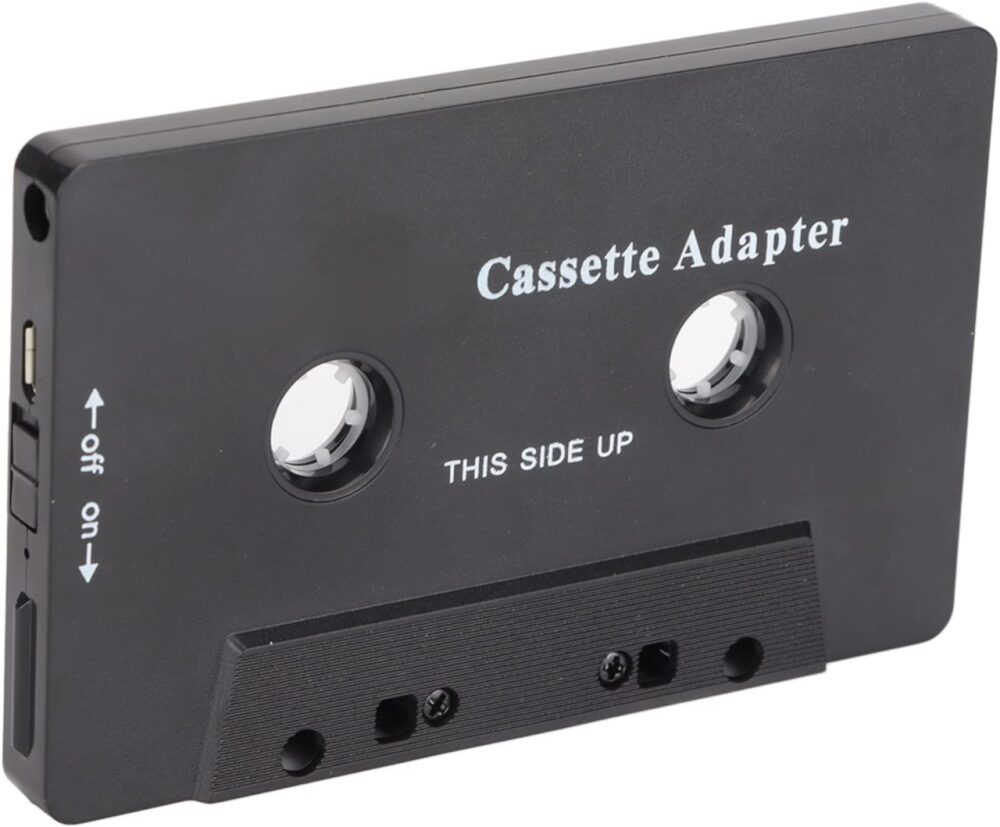

Jedną z możliwości jest zakup modulatora FM, który zamienia dźwięk z Bluetooth na «stację», a wszystko, co musisz zrobić, to dostroić odpowiednią częstotliwość. Inną drogą jest klasyczny adapter do kaset, który w niektórych przypadkach ma też Bluetooth. Użytkownicy często jednak mają wątpliwości co do jego jakości. W takim razie... dlaczego by go nie zbudować?
Jak zbudować adapter do kaset z Bluetooth
Ten pomysł prowadzi nas do kanału Zafera Yildiza na YouTube, znanego z szerokiej gamy modyfikacji audio, wideo i zasilania.

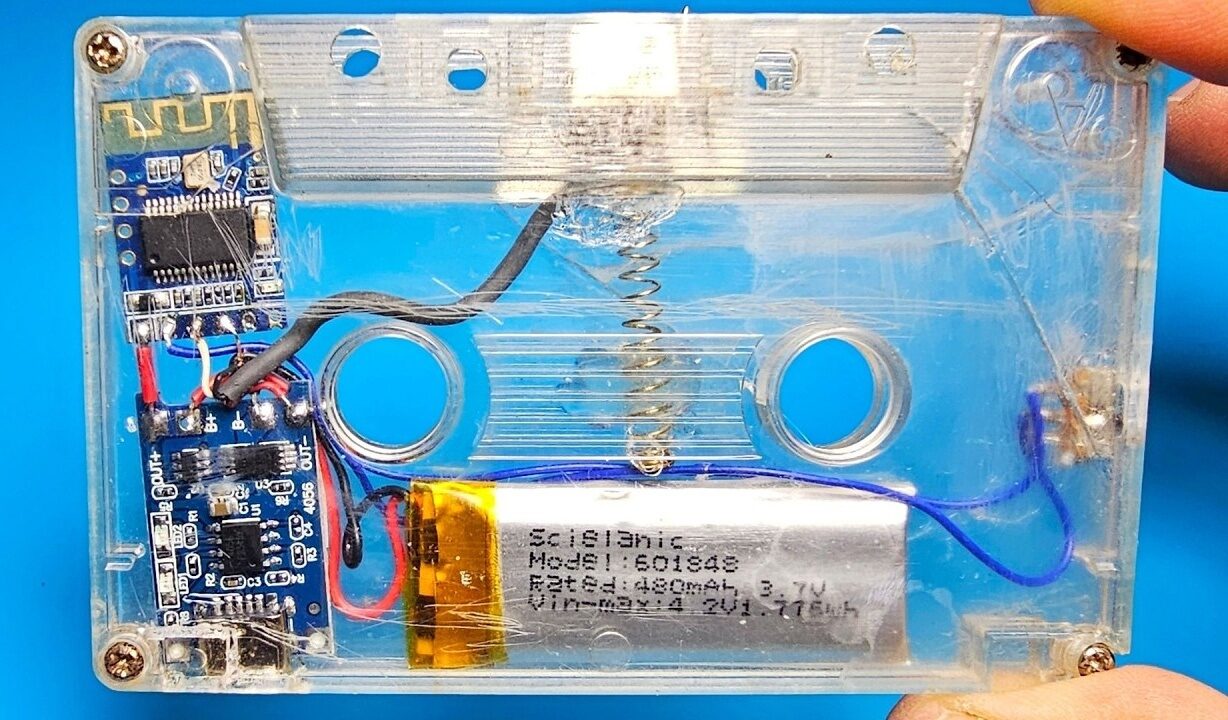

Pierwszym krokiem jest znalezienie kasety audio, która posłuży jako dawca, ponieważ potrzebujemy jej obudowy. Zasilanie zapewnia prosty układ TP4056 wraz z kompaktową baterią 3,7 V i 480 mAh, natomiast moduł Bluetooth to JDY-62A (lub jeden z jego 18 milionów klonów), wyróżniający się wyjątkowo niską ceną i łatwością instalacji.
Najbardziej skomplikowaną częścią jest instalacja głowicy wyjętej ze starego sprzętu. Zarówno jej kształt, jak i liczba styków potwierdzają, że to głowica stereofoniczna, ale potrzebuje ona pewnego tłumienia wewnątrz kasety, co osiąga się za pomocą sprężynki z długopisu i solidnej dawki kleju. Ostatnim krokiem jest podłączenie przewodów głowicy, które są przylutowane do wyjść L-R modułu Bluetooth.
Co możemy dodać? Jedną lub dwie rzeczy: Oryginalny patent na adaptery do kaset wskazuje na obecność dwóch kondensatorów i dwóch rezystorów w pobliżu głowicy. Inną opcją jest odizolowanie modułu Bluetooth za pomocą B0505S, aby zminimalizować możliwość zakłóceń. A jeśli żadne z tych rozwiązań nie zapewni przyzwoitego dźwięku... zawsze możemy zainstalować JDY-62A wewnątrz urządzenia, na wyjściu przedwzmacniacza... ale to już inna historia.
Źródło: Hackaday
